Результат выполнения конструкторской разработки.

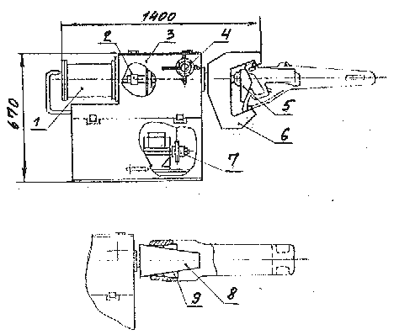

Кантователь (см. рис.) состоит из корпуса 3 сварной конструкции, головки 6, пневмоприжима 5, электромеханического привода 7, смонтированного внутри корпуса; пневмоцилиндра 1, подшипникового узла 2, соединяющего вал головок и шток пневмоцилиндра; четырехходового крана 4.

Принцип работы. Проверяемую деталь при помощи консольно-поворотного крана, установленного в зоне обслуживания кантователя, вставляют в головку кантователя до упоров. Поворотом ручки четырехходового крана осуществляется прижим детали к выступающим частям головки при помощи прижима. Электромеханический привод служит для вращения установленной в горизонтальном положении детали вокруг продольной оси. Запуск и остановка электродвигателя привода производится кнопкой управления, вмонтированную в корпус кантователя. Для исключения вращения штока пневмоцилиндра вал головки кантователя и шток цилиндра соединены между собой подшипниковым узлом.

Кантователь снабжен сменными головками с прижимами определенной конструкции в зависимости от конфигурации поворачиваемой детали. Например, при использовании в кантователе головки 8 прижим детали осуществляется при помощи прижимов-ползунов 9, которые двигаются по наклонным плоскостям головки кантователя.

Для предотвращения опрокидывания кантователя его можно устанавливать на фундамент и закреплять фундаментными болтами.
