Результат выполнения конструкторской разработки.

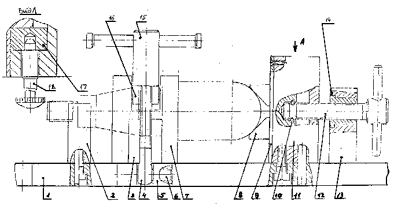

Приспособление (см. рис.) состоит из основания 1, на котором закреплены опора 2, стойки 7 и 11 , неподвижная призма 3; приварены стойка 13 и вилка 5, подвижно соединенные посредством оси 6 с откидным болтом 4. Со стойкой 7 осью соединен откидной прижим 16; другим концом он через откидной болт со специальной гайкой 15 и осью 6 соединяется с вилкой. В стойку 13 посажена резьбовая втулка 14, по которой перемещается зажимной винт 12 с рукояткой. На конце зажимного винта штифтами 10 зафиксирована подвижная призма 8, соединенная с диском 5, расположенным в стойке 11. Крышка 9, прикрепленная к стойке 11 винтами, предохраняет диск от выпадания. Положение диска фиксируется стопорной кнопкой 18.

Принцип работы. Приспособление закрепляют на столе фрезерного станка. Заготовку устанавливают на неподвижную призму и опору, зажимают откидным прижимом, для чего прижим заводят в рабочее положение и закрепляют на вилке откидным болтом, затягивая специальную гайку. зажимным винтом с рукояткой подают передвижную призму, плотно прижимая ее к торцу заготовки, тем самым обеспечивая неподвижность обрабатываемой детали.

Фрезеруют одну плоскость полуоси. Для обработки другой ее поверхности освобождают прижим, ослабив специальную гайку, отжимают стопор и поворачивают подвижную призму на 90 град. После этого отпускают стопор, вводят его в соответствующее отверстие на боковой поверхности диска; затягивают специальную гайку прижима и фрезеруют вторую плоскость. таким образом обрабатывают все четыре плоскости полуоси.

Приспособление для фрезерования квадрата на детали типа полуось
