Номер 82-102-02 |
|
Наименование проекта Приспособление для фрезерования радиуса на детали типа пластина |
|
Назначение Получение радиуса на плоских деталях |
|
Рекомендуемая область применения Оснастка для фрезерного производства |
|

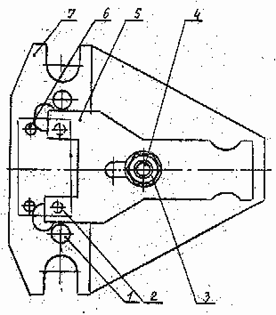

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 7 с пазами для крепежных винтов, вилкообразного подпружиненного прихвата 5, закрепленного на основании посредством шпильки 4 и гайки 3. В основание запрессованы опора прихвата, фиксаторы 1 и диаметрально расположенные опорные штифты 2 и 6. Порядок работы. Приспособление устанавливают на столе фрезерного станка и закрепляют. Обрабатываемую заготовку устанавливают на основание приспособления, фиксируют с помощью опорных штифтов и закрепляют. Жесткое крепление заготовки осуществляют вилкообразным прихватом путем затягивания гайки на шпильке. После этого фрезеруют радиц на заготовке. Готовую деталь после обработки снимают с приспособления, освободив прихват.
Приспособление для фрезерования радиуса на детали типа платина |
|
Преимущества перед известными аналогами конструкция приспособленич проста в изготовлении, удобна в эксплуатации, обеспечивает надежность крепления обрабатываемой детали, позволяет получить заданную точность обработки |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 1,3 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
