ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 82-101-02 |
|
Наименование проекта Приспособление для фрезерования отверстий в пакете плоских деталей |
|
Назначение Фрезерование отверстий одновременно в пяти заготовка детали типа сувальд замка |
|
Рекомендуемая область применения Оснастка для фрезерного производства |
|

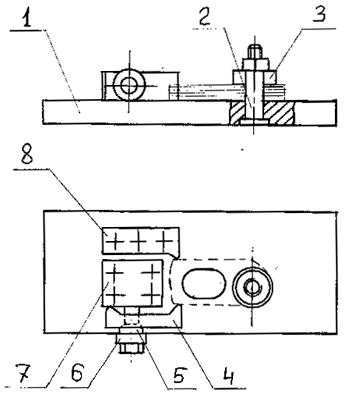

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из плиты 1, на которой с помощью винтов крепятся резьбовая планка 7 и упор 8. В резьбовую планку завинчен специальный винт 5, на который надеты прихват 4 и сферическая шайба 6. В плиту запрессована ось 2 для установки на ней заготовок, подлежащих фрезерованию. На оси имеется шайба 3, служащая для фиксации заготовок. Порядок работы. Пять заготовок, подлежащих обработке, надевают на ос фиксируют их между упором и прихватом при помощи специального винта и сферической шайбы 6. Затем на ось с заготовками устанавливают шайбу, навинчивают гайку, которая через шайбу жестко крепит пакет заготовок, исключая их вертикальное перемещение. После фиксации заготовок приспособление устанавливают на столе фрезерного станка и производят фрезерование отверстий. Готовые детали удаляют из приспособления, взамен устанавливают новую партию заготовок, и процесс повторяется.
Приспособление для фрезерования отверстия в пакете из пяти деталей сувальд замка |
|
Преимущества перед известными аналогами Проспособление просто в изготовлении, удобно в эксплуатации. Его конструкция позволяет достичь точности расположения отверстий относительно контура сувальда замка |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 4,5 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.11.2002 |
