Результат выполнения конструкторской разработки.

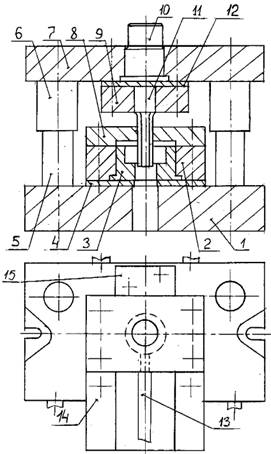

Штамп (см. рис.) состоит из блока-штампа, включающего в себя верхнюю плиту 7, нижнюю плиту 1, соединенные посредством пары запрессованных в них направляющих колонок 5 и втулок 6; быстросменных рабочих частей - пуансона 11 и матрицы 3. Верхняя плита своими втулками направляется по скользящей посадке колонками нижней плиты, что обеспечивает совмещение профилей пуансона и матрицы по общей осевой линии при штамповке, упрощает монтаж штампа на прессе. Верхняя плита соединена с ползуном пресса посредством хвостовика 10. Пуансонодержатель 9 с пуансоном прикреплен к верхней плите через подкладную плиту 12 с помощью болтов. На нижней плите через подкладную плиту 4 закреплены промежуточная плита 2 с расположенным на ней съемником 8. В паз промежуточной плиты по направляющим 14 вставлена матрица-ползушка 3 с ручкой 13 до упора 15, прикреплена к нижней плите.

Порядок работы. Штамп крепят на кривошипном прессе, обеспечивающем необходимое технологическое усилие. Заготовку устанавливают в отверстие матрицы-ползушки, снабженной ручкой, после чего ползушку по направляющим задвигают в полость промежуточной плиты до упора. При рабочем ходе ползуна пресса происходит формирование внутреннего шестигранного углубления в заготовке с помощью пуансона и матрицы. Затем выдвигается ползушка, и готовая деталь удаляется из рабочей зоны штампа.

Универсальный штамп для высадки внутреннего шестигранника
