Номер 82-089-02 |
|
Наименование проекта Сварочное приспособление для детали тавровой формы |
|
Назначение Сборка и точная сварка детали таровой формы из двух радиусных заготоко из листа |
|
Рекомендуемая область применения Оснастка для сварки фасонных деталей |
|

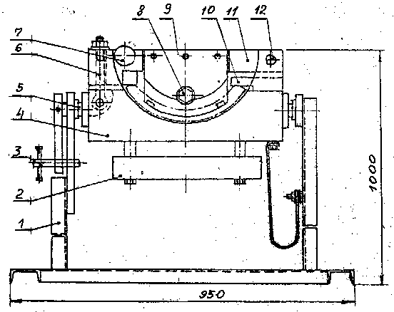

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из подставки 1 сварной конструкции, на которой при помощи двух цапф 5 подвешен корпус 4, имеющий радиальную опорную поверхность для размещения одной из свариваемых заготовок; прижимной вставки 11 с ручками 7. Вставка помещена в два паза корпуса и закреплена одним концом шарнирно на оси 12, а другой ее конец крепится откидным болтом 6. Прижимная вставка служит для установки второй свариваемой заготовки, которая фиксируется в ней посредством щеки 9 и болта 8. На корпусе расположен упор 10, по которому производят базирование торцов заготовок. Наличие балансира 2 позволяет легко поворачивать корпус приспособления на угол 90 град. При повороте корпуса фиксация его положения осуществляется пальцем 3. При закладывании свариваемых заготовок корпус приспособления поворачивают на 90 град. Первую заготовку, гнутую по радиусу, размещают на радиальную опорную поверхность корпуса. Вторую плоскую заготовку обработанную по радиусу и подлежащую сварке, закладывают в прижимную вставку. прижимают щекой с помощью болта. Базирование торца заготовки осуществляют по упору во время приведения приспособления в рабочее положение.
Приспособление для сборки и точной сварки деталей тавровой формы |
|
Преимущества перед известными аналогами Высокая точность изготовления корпуса и прижимной вставки обеспечивает стабильность положения свариваемых заготовок |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение производительности труда в 1,2 раза |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 20.11.2002 |
