Номер 82-084-02 |
|
Наименование проекта Приспособление для отрезки проволоки |
|
Назначение Резка проволоки - заготовки пружины сувальда замка |
|
Рекомендуемая область применения Механизация заготовительных операций |
|

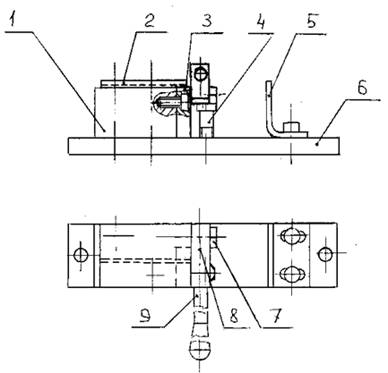

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) состоит из основания 6, на котором закреплены подвижный упор 5 и стойка 1 с плитой 2, содержащей направляющий паз для установки заготовки. К стойке с помощью винтов прикреплен неподвижный нож 3, а посредством оси 7 - подвижный нож 8 с ручкой 9. В основании ввинчен болт 4 - ограничитель хода подвижного ножа. Порядок работы. Приспособление закрепляют на верстаке. Вначале процесса подвижный нож находится в вертикальном положении. Пруток проволоки укладывают в направляющий паз плиты и продвигают до упора, отрегулируемого в зависимости от длины заготовки. С помощью рукоятки приводят в движение подвижный нож. Отрезка проволоки производится при перемещении ножа 8 в горизонтальное положение под действием ножей 3 и 8. Затем подвижный нож поднимают, проволоку снова перемещают до упора, и процесс повторяется.
Приспособление для отрезки проволоки |
|
Преимущества перед известными аналогами Конструкция проста в изготовлении и эксплуатации, позволяет механизировать операцию резки проволоки различного диаметра и длины |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение произодительности труда в 2-2,5 раза, снижение трудоемкости |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 20.11.2002 |
