Номер 82-073-02 |
|
Наименование проекта Фрезерное приспособление для обработки кулачка |
|
Назначение Фрезероание торцевой поверхности деталей типа кулачок |
|
Рекомендуемая область применения Оснастка для фрезерных работ |
|

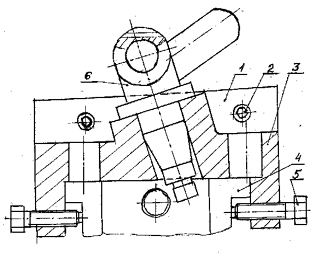

Описание Результат выполнения конструкторской разработки. Приспособление (см. рис.) собирается на базе машинных тисков горизонтально-фрезерного станка. С тисков снимают губки и на их месте крепят болтами 2 две специальные планки 1. На направляющей 4 тисков между специальными планками устанавливают опору 3 и закрепляют двумя болтами 5. Принцип работы. Обрабатываемую деталь 6 вставляют в отверстие опоры так, чтобы она упиралась буртиком в торец опоры. Затем подводят подвижную часть тисков и зажимают деталь по диаметру буртика. После этого фрезеруют торцевую поверхность кулачка. Обработанную деталь снимают с приспособления и операция повторяется.
Фрезерное приспособление для обработки торцевой поверхности кулачка |
|
Преимущества перед известными аналогами Использование специальных планок, изготовленных по форме обрабатываемой детали, позволяет применять машинные тиски станка для жесткого фиксирования кулачка при фрезеровании его торцевой поверхности |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Повышение точности обработки, Повышение производительности труда в 1,3 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 19.11.2002 |
