Результат проведения научно-исследовательской работы.

Для исследования коррозионно-механического износа конструкционных материалов в лаборатории хранении машин Чувашской ГСХА разработаны ряд установок, работающие по принципу периодического погружения образцов в соответствующие растворы, используют для этой цели стенды или машины трения (например, мод. 2070 СМТ-1). Но они не применимы при изучении влияния трения стеблей и листьев сельскохозяйственных растений на износ поверхностей деталей машин и технологического оборудования.

Кора растений содержит кристаллические частицы, а стебли и листья покрываются слоем пыли, а при их деформации выделяются соки, которые имеют реакцию среды (рН) различной величины от щелочной до кислой. При перемещении материалов в обрабатывающих машинах постоянно меняются их скорость движения и сила прижатия к узлам и деталям. Эти условия может моделировать установка, разработанная в Чувашской ГСХА.

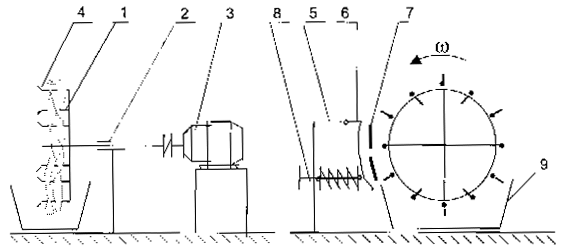

Установка состоит (см. рис.) из обруча 1, установленного на подставку 2, и может вращаться вокруг оси с помощью привода 3, состоящего из мотор-редуктора или электродвигателя постоянного тока с редуктором, позволяющим регулировать частоту вращения обруча. На обруч наматывают испытуемые растения с листьями, которые закрепляются планками 4. На специальной подставке 5 установлена подвижная планка 6, служащая для размещения испытуемых образцов 7. Для регулирования силы прижатия образцов к испытуемым растениям служит регулировочный механизм 8, состоящий из пружины постоянной жесткости и регулировочного винта.

Под обруч 1 можно установить ванну 9 с коррозионной средой или водой для имитации действия влажной растительной среды на коррозионно-механический износ конструкционных материалов.

Перед началом испытаний на обруч 1 наматывают и закрепляют планками 4 исследуемые растения с листьями так, чтобы планки утопали в пучках растений, а на подвижную планку 6 помещают изучаемые образцы, подготовленные соответствующим образом и взвешенные на аналитических весах точностью±0,5 мг, регулируют величину силы прижатия образцов к стеблям растений. Включают привод и проводят испытания в течении заданной продолжительности времени.

Силу трения образцов с испытуемым материалом можно вычислить из выражения:

где: с - упругость пружины;d _n- диаметр прутка обруча и планки;h _m- средняя толщина намотанного материала;w- угловая частота вращения обруча; Р - сила упругости деформации материала;f- коэффициент трения.

Испытания можно проводить, как при сухом трении образцов и материалом (в ванне 9 нет раствора или воды), так и с учетом влажной среды (в ванну наливают соответствующие растворы).

Интенсивность коррозионно-механического износа образцов вычисляют по формуле:

где: Ск - коэффициент размерности,

М ₁, М ₂ - масса образцов до и после испытания, г; П - площадь образца, см ²; Т - продолжительность испытания, ч.

На установке, кроме изучения коррозионно-механического износа конструктивных материалов от действия стеблей и листьев растений, можно исследовать и характер разрушения лакокрасочных покрытий деталей от действия различных факторов.

Установка для изучения коррозионно-механического износа деталей машин
