Результат выполнения научно-исследовательской работы.

Устройство предназначено для регистрации величин остаточ­ных и упругих отказов в процессе проведения испытаний динамически­ми нагрузками. Конструктивная схема устройства приведена на рис. 1.

Перед проведением добивки сваи на выровненную поверхностьгрунта горизонтально устанавливают массивную деревянную рамнуюподставку 1. На испытываемой свае на расстоянии 25-30 см от поверх­ности подставки устанавливается инвентарный металлический хомут инадежно с помощью болтов закрепляется. Через отверстия в кронштей­нах хомута пропускаются гладкие металлические стержни 4, с насажен­ными на них нижними резиновыми муфтами, и в вертикальном положе­нии закрепляются на подставке. Нижние муфты поднимают вверх по стержням до упора в кронштейны. Сверху на стержни насаживаются верхние резиновые муфты и опускаются до упора в кронштейны. Муф­ты должны перемещаться по стержням с усилием 1-2 кг.

При добивке сваи одиночными ударами молота кронштейныхомута, повторяя перемещения сваи, передвигают нижние резиновые муфты по стержням вниз. Зазоры между кронштейнами и гранями рези­новых муфт, обращенных в их сторону соответственно равны: нижний -величине упругого отказа, верхний - величине остаточного отказа.

При добивке свай залогами из 3, 5 или 10 ударов молота верхний зазор характеризует суммарное остаточное перемещение сваи за 3, 5 или 10 ударов, а нижний зазор - осредненную величину упругогоотказа от одного удара молота в залоге.

Измерение величин зазоров производится штангенциркулем с точностью не менее 0,1 мм. Полученные результаты заносятся в журналустановленной формы.

Иллюстрации

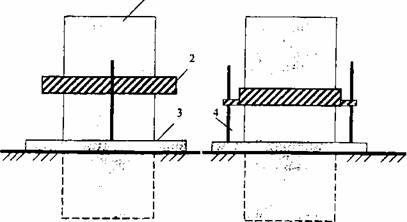

Рис. 1. Устройство для регистрации отказов

1 - свая; 2 - хомут; 3 - резиновая муфта; 4 - отказомер; 5 - подставка; а) и б) - общий вид схемы устройства в двух взаимно перпендику­лярных положениях; в) - начальное состояние отказомера; г) - со­стояние отказомера после удара молота
