Номер 79-135-02 |
|
Наименование проекта Прибор для измерения параметров неравномерности вращения |
|
Назначение Измерение параметров вращения |
|
Рекомендуемая область применения Измерительная техника (контроль угловых ускорений, углов качания и отклонений угловой скорости валов электродвигателей) |
|
Описание Данный материал является результатом научно-исследовательской работы автора. Прибор, функциональная схема которого представлена на рис.1, работает следующим образом. Датчик 2, установленный на валу двигателя 1, вырабатывает напряжение, пропорциональное углу валаdj, усиливаемое затем усилителем 3. При дальнейшей обработке измеряемого сигнала на выходах дифференцирующих звеньев 4 и 6 создаются напряжения, пропорциональные соответственно абсолютному отклонению угловой скорости вращения валаdwи его угловому ускорениюe.На выходе блока 5 (корректора уровня сигнала) вырабатывается напряжение, пропорциональное относительному изменению угловой скоростиdw/w o, гдеw o- синхронное значение скорости вала. Выходные сигналы блоков 3,4,5 и 6 поступают на коммутатор измеряемых параметров 7, с выхода которого в зависимости от положения его переключателя снимается лишь одно (интересуемое) из указанных напряжений. После необходимого усиления усилителем 8 измеряемое напряжение подается на стрелочный индикатор 9. Прибор обеспечивает высокую пороговую чувствительность и возможность измерения всех четырех параметров неравномерности вращения.

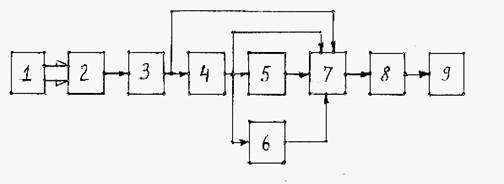

Рис.1 Функциональная схема прибора. |
|
Преимущества перед известными аналогами Значительно более высокая пороговая чувствительность |
|
Стадия освоения Прибор проверен в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия |
|
Технико-экономический эффект Увеличение пороговой чувствительности в 8-10 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 27.09.1999 |
