Номер 79-127-02 |
|
Наименование проекта Интегрирующий преобразователь электрических сигналов угловых колебаний |
|
Назначение Измерение параметров неравномерности вращения валов тихоходных электродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль угловых качаний роторных узлов электрических машин) |
|
Описание Данный материал является результатом научно-исследовательской работы автора. Преобразователь в виде функциональной схемы представлен на рис.1. Исследуемое напряжение усиливается усилителем постоянного тока (УПТ 1), который охвачен цепью обратной связи (ООС), состоящей из двух одинаковых дифференцирующих звеньев 3,6 и усилителя-фильтра 5. Каждое из звеньев 3,6 создает в рабочей полосе частот 0,1-10 фазовый сдвиг, близкий к 90 0. Усилитель-фильтр 5 выполнен на электромеханических фильтрах с двойным преобразованием частоты и предназначен для усиления сигналов в указанном диапазоне частот и для устранения самовозбуждения УПТ на частотах свыше 70-100 Гц. Число каскадов в усилителях 1 и 5 и их соединение между собой выбрано так, что создаваемый ими суммарный фазовый сдвиг колебаний равен нулю. Наличие в цепи ООС двух звеньев 3 и 6 приводит к двойному интегрированию сигнала по времени в прямом канале преобразователя, в который, помимо УПТ1, входят фильтр 2, не пропускающий колебания с частотами меньше 0,01 Гц, и дифференцирующее звено 4, на выходе которого напряжение оказывается преобразованным по закону одиночного интегрирования. Преобразователь позволяет резко повысить отношение сигнала к помехе, обусловленной дрейфом нуля УПТ.
|
|
Преимущества перед известными аналогами Повышение помехоустойчивости интегрирующего преобразователя |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение помехоустойчивости преобразователя в 50-100 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 05.08.2002 |

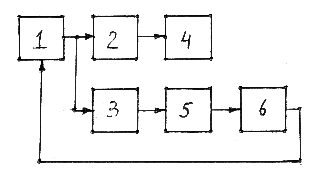

Функциональная схема интегрирующего преобразователя. (Рис. 1)
