Данный материал является результатом научно-исследовательской работы автора.

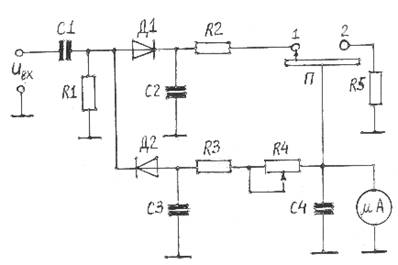

Электрическая схема модулометра, содержащая параллельно включенные пиковый (Д1,С2,r2) и линейный (Д2, С3, r3,r4) детекторы, представлена на рис.1.

Входное напряжениеu_ВХчерез конденсатор С1 и резисторr1 подается одновременно на входы обоих детекторов; пиковый из них создает на конденсаторе С2 постоянное напряжение, пропорциональное сумме амплитуд несущего (u _mw) и моделирующего (u _m) колебаний, а линейный создает на конденсаторе С3 пульсирующее напряжение, постоянная составляющая которого пропорциональнаumw. Переменная составляющая этого напряжения отфильтровывается фильтром (r3+r4)c4.

Поскольку детекторы включены встречно, то при нахождении переключателя П в положении 1микроамперметр будет измерять напряжение, пропорциональноеu _m, а в положении 2 напряжение, пропорциональноеu _mw. Глубина модуляции равна отношению этих напряжений.

Резисторr4 используется для установки нуля прибора. Резисторr5 при обоих положениях переключателя П обеспечивает одинаковый уровень напряжения, пропорциональногоu _mw.

Рассмотренная схема модулометра существенно повышает линейность отчетной шкалы прибора в ее нижней части, вследствие чего увеличивается точность измерений.

Электрическая схема модулометра (Рис. 1)
