Номер 79-124-02 |
|
Наименование проекта Вторичный преобразователь фотоэлектрического датчика угловых ускорений |
|
Назначение Измерение угловых качаний роторных узлов электродвигателей |
|
Рекомендуемая область применения Измерительная техника (контроль параметров неравномерности вращения валов электрических машин) |
|

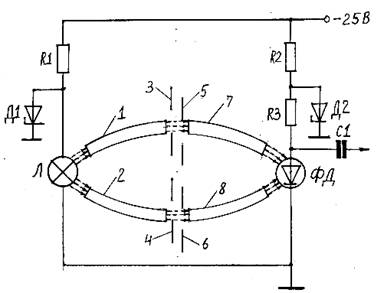

Описание Данный материал является результатом научно-исследовательской работы автора. Вторичный преобразователь (рис.1) предназначен для преобразования угловых перемещений в электрический сигнал. В нем в качестве источника света используется лампочка накаливания Л, создающая два одинаковых световых потока, проходящих по двум оптическим каналам: один из них образован световодами 1,7 и оптическим окном со шторками 3,5, а другой - световодами 2,8 и оптическим окном со шторками 4,6. Под воздействием измеряемого углового ускорения шторки 3,4 перемещаются относительно шторок 5,6, что приводит к синфазному изменению площадей световых окон и потоков. Последние, пройдя по световодам 7,8, попадают на светочувствительную поверхность фотодиода ФД, преобразуясь в электрическое напряжение. Под воздействием люфтовых вибраций в подшипниках датчика изменения потоков будут одинаковыми по величине и противоположными по знаку, что приводит к самокомпенсации этих изменений и значительному повышению пороговой чувствительности датчика. Резисторыr1, r2и диоды Д1, Д2 используются для стабилизации напряжений питания лампочки и фотодиода. Резисторr3служит нагрузкой фотодиода, с которой полезный сигнал снимается при помощи конденсатора С1. Электрическая схема вторичного преобразователя.
|
|
Преимущества перед известными аналогами Значительное повышение пороговой чувствительности датчика и его стабильности работы |
|
Стадия освоения Способ (метод) проверен в лабораторных условиях ВГТУ |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Улучшение пороговой чувствительности датчика в 50-100 раз и повышение стабильности его работы в 8-10 раз |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 29.07.2002 |
