Результат выполнения конструкторской разработки.

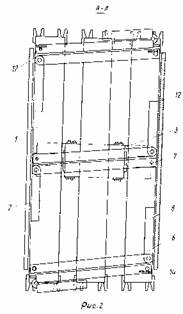

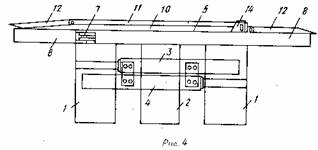

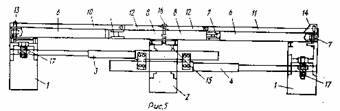

На рис.1 изображен блок сборно-разборного пролетного строения наплавного моста, вид с торца в транспортном положении; на рис.2 - разрез А-А на рис.1; на рис.3 - блок, вид сбоку в транспортном положении; на рис.4 - блок, вид с торца при откинутых консолях секций поперечной балки и настила; на рис.5 - то же, в рабочем положении.

Блок сборно-разборного пролетного строения наплавного моста включает крайние 1 и среднюю 2 секции ферм, которые соединены расположенными по поперечной оси блока верхней 3 и нижней 4 телескопическими штангами, закрепленными на средней секции 2 ферм и взаимодействующими с соответствующей крайней секцией 1, поперечные балки 5, выполненные из двух секций 6, одни из концов которых с помощью шарниров 7 прикреплены к узлам верхнего пояса соответствующих крайних секций 1 ферм, а другие снабжены поворотными в горизонтальной плоскости консолями 8. Настил 9 блока выполнен из установленных с возможностью расположения друг на друге и поворота нижнего 10 и верхнего 11 (в транспортном положении) щитов с откидными консолями 12 на одном из концов каждого щита. Откидные консоли 12 щитов и поворотные консоли 8 секций 6 поперечных балок 5 установлены также с возможностью расположения друг на друге и фиксации к средней секции 2 ферм.

Свободный конец нижнего щита 10 настила 9 закреплен штырями 13 в шарнирах 7, а свободный конец верхнего щита 11 с помощью торцовых проушин 14 с расточными отверстиями и с помощью штырей 13 также прикреплен к шарнирам 7. Концы поворотных консолей 8 и концы откидных консолей 12 верхнего 11 и нижнего 10 щитов настила 9 соединены со средней секцией 2 ферм с помощью проушин 15 и штырей 16. Винтовые домкраты 17 для выравнивания ферм расположены в крайних 1 секциях ферм и взаимодействуют с телескопическими штангами 3 и 4.
