Результат выполнения конструкторской разработки.

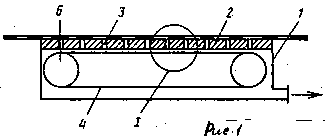

На рис.1 изображен отсасывающий ящик, поперечный разрез; на рис.2 - узел 1 на рис.1.

Мокрый отсасывающий ящик содержит корпус 1, перфорированную крышку 2 с отверстиями 3 и средство для турбулизации волокнистой суспензии, смонтированное внутри корпуса 1 и состоящее из бесконечного гибкого элемента 4, выполненного в виде эластичной ленты. На рабочей поверхности ленты 4 выполнены выступы 5. Лента 4 огибает валики 6, установленные с возможностью вращения путем соединения их, например, с электродвигателем. Между выступами 5 ленты 4 выполнена перфорация 7.

Ящик работает следующим образом.

Одновременно с подачей бумажной массы на сетку приходит в движение от вращающихся валиков 6 лента 4. При этом происходит периодическое перекрывание отверстий 3 в крышке 2 выступами 5, выполненными на поверхности ленты 4. При перекрывании отверстий 3 в крышке 2 выступами 5 отводимая из бумажной массы вода завихряется и выдавливается через сетку обратно в отливаемое полотно, тем самым турбулизируя бумажную массу. При совпадении отверстий 3 в перфорированной крышке 2 с отверстиями перфорации 7 в ленте 4 вода из волокнистой суспензии удаляется в корпус 1. Происходит импульсное ее обезвоживание. Натяжение ленты 4 обеспечивает плотное вхождение выступов 5 в отверстия 3 крышки 2, что способствует усилению воздействия турбулентных вихрей и позволяет эффективно диспергировать волокнистую суспензию в зоне формирования, улучшая равномерность распределения и взаимного переплетения волокон. Изменение скорости перемещения ленты 4 позволяет регулировать степень воздействия на волокнистую суспензию в зависимости от вида вырабатываемой бумаги.
