Результат выполнения конструкторской разработки.

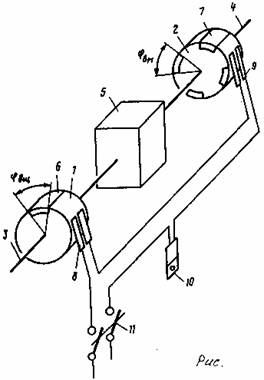

Устройство для измерения скольжения в фрикционных передачах содержит датчики (см. рис.) 1 и 2, закрепленные соответственно на ведущем 3 и ведомом 4 звеньях исследуемой фрикционной передачи 5. На датчиках 1 и 2 закреплены расположенные по окружности соответствующие комплекты активных секторов 6 и 7, выполненные вместе с датчиками в виде коллекторов барабанного типа. Соотношению диаметров катков фрикционной передачи 5, обеспечивающему передаточное отношениеi= 4, соответствуют числа 4 и 1 активных секторов 7 и 6 соответственно. Приемники 8 и 9 сигналов выполнены в виде щеточных контактов, соединены между собой и со счетчиком импульсов 10 последовательно. Электрическая цепь содержит выключатель (тумблер) 11.

Устройство работает следующим образом.

При работе передачи 5 с передаточным отношениемi, равном отношениюv _nчисел активных секторов 6 и 7 на датчиках 1 и 2, соотношение фаз прохода активных секторов 6 и 7 через зону их взаимодействия с обоими приемниками сигналов 8 и 9 будет оставаться постоянным. В этом случае при совпадении (хотя бы частичном) активных участников фаз для обоих датчиков 1 и 2 счетчик 10 дает бесконечный ряд возрастающих чисел импульсов. При несовпадении активных участков фаз обоих датчиков 1 и 2 счетчик 10 вообще не срабатывает, поскольку он срабатывает лишь при одновременном замыкании контактов приемников 8 и 9. При нарушении равенства величинv _nиi, например, вследствие скольжения, ведомое звено (вал) 4 будет отставать по фазе за каждый оборот ведущего звена (вала) 3 на определенный угловой шаг, при этом периоды совпадения активных участков фаз датчиков 1 и 2, когда счетчик 10 будет непрерывно работать, будут сменяться периодами несовпадения активных участков фаз датчиков 1 и 2, когда счетчик 10 останавливается.
