Результат выполнения научно-исследовательской работы.

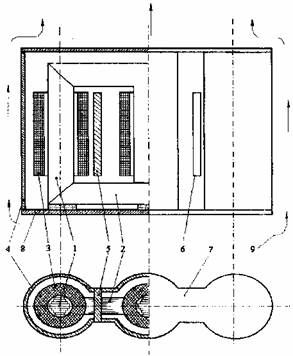

Электроводонагреватель (см. рис.) представляет собой трехфазный трансформатор с плоским шихтованным магнитопроводом, на стержнях которого размещена первичная обмотка, подключенная к сети переменного тока, а вторичная обмотка выполнена в виде короткозамкнутой пустотелой камеры, внутри которой размещен магнитопровод с первичной обмоткой. Для создания короткозамкнутых витков камера снабжена двумя электропроводящими перемычками, проходящими через окна магнитопровода и приваренными к стенкам камеры.

Конструкция вторичной обмотки совместно с короткозамыкающими перемычками, дном и крышкой создают герметичную оболочку, которая заполняется пропиточным компаундом. Вода нагревается как в режиме протока, так и аккумуляционном режиме за счет мощности, выделяемой во вторичной обмотке при протекании по ней тока, а также за счет выделяемой мощности в первичной обмотке, в магнитопроводе и короткозамкнутых перемычках.
