Результат выполнения научно-исследовательской работы.

Способ заключается в снижении суммарных годичных потерь энергии в электросетях.

Реализуется следующим образом.

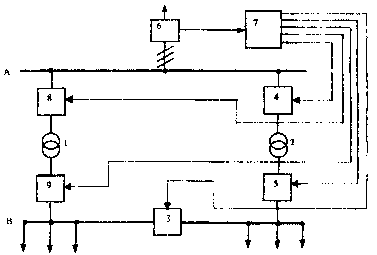

На рис.1 приведена схема включения трансформаторов разной мощности на ТП и показаны два рабочих трансформатора 1 и 2 разной мощности, питаемые одной электрической линией, мощность трансформатора 1 меньше мощности трансформатора 2. При малой нагрузке работает один трансформатор 1 на всю нагрузку, выключатель (например, ВМБМ или ВК) 3 при этом включен, выключатели 4 и 5 выключены. При увеличении нагрузки с преобразователя мощности (например, Е 859) 6 сигнал поступает на контроллер (например,modiconmicro612) 7, который подает сигнал на выключатели 8 и 9, которые выключаются, а выключатели 4 и 5 включаются и при этом на всю нагрузку работает трансформатор 2. При дальнейшем повышении нагрузки с преобразователя мощности поступает сигнал на контроллер 7 и на выключатель 3, который размыкается, а выключатели 8 и 9 включаются и в этом режиме работают оба трансформатора, каждый на свою нагрузку.

При снижении нагрузки с преобразователя мощности поступает сигнал на выключатель 3, и выключатель замыкается, а выключатели 8 и 9 отключаются, и начинает работать трансформатор 2 на всю нагрузку. Когда нагрузка начинает еще больше уменьшаться, с преобразователя мощности 1 поступает сигнал на контроллер 7, и выключатели 8 и 9 включаются, а выключатели 4 и 5 отключаются, и начинает работать трансформатор 1 на всю нагрузку.

Таким образом, при малой нагрузке работает один трансформатор малой мощности 1, при повышенной нагрузке работает трансформатор большой мощности 2 и при режиме, близком к максимальной нагрузке, работают оба трансформатора 1 и 2.

Внедренный способ обеспечивает последовательность включения и отключения трансформаторов без потери напряжения на нагрузке. Это достигается за счет отключения работавшего трансформатора с выдержкой времени после включения другого трансформатора (в это время трансформаторы работают параллельно).

А - сторона высокого напряжения трансформаторов; В - сторона низкого напряжения трансформаторов; 1 - трансформатор меньшей мощности; 2 - трансформатор большей мощности; 3,4,5,8,9 - силовые выключатели с приводами; 6 - преобразователь мощности; 7 - микроконтроллер.
