Номер

77-058-02

Наименование проекта

Станок токарно-затыловочный

Назначение

Для обработки пуансонов и матриц, для получения отверстий "Рреstole на листовой стали.

Рекомендуемая область применения

Обработка металлов резанием

Описание

Результат выполнения конструкторской разработки.

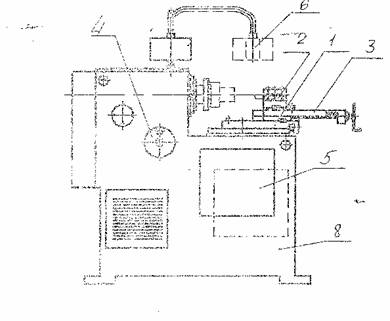

Станок состоит из затыловочного суппорта 1 (см. рисунок), продольного суппорта 2, поперечного суппорта 3, редукторов 4 и 5, подвески пульта 6, электрооборудования 7, станины 8.

Станок токарно-затыловочный

Обрабатываемая деталь устанавливается в оправку, которая крепится на шпиндель станка. Шпиндель получает вращение от двигателя постоянного тока через ременную передачу и червячную пару. Число оборотов шпинделя соответствует числу оборотов кулачка затылования. Регулируется бесступенчато с пульта станка.

Для наладки станка на начало врезания в зуб затылуемого изделия используется конический дифференциал. Отбойная плита затыловочного суппорта совершает возвратно-поступательное движение на каждый оборот затылующего кулачка: рабочее движение от кривой кулачка, возврат за счет двух пружин, расположенных в поворотной плите. Сила пружин регулируется винтами.

В отбойной плите расположен механизм бесступенчатого регулирования величины затылования (хода отбойной плиты).

Преимущества перед известными аналогами

Простота конструкции.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение брака при обработке пуансонов и матриц на 80%.

Возможность передачи за рубеж

Возможна передача за рубеж
