Результат выполнения конструкторской документации.

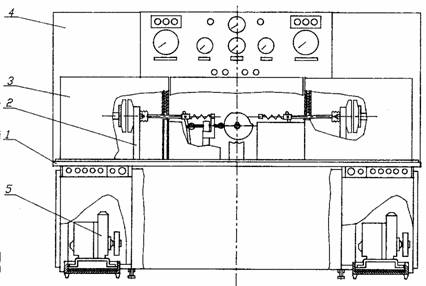

Стенд состоит из станины 1 (см. рисунок), на которой смонтированы: приспособление установочное 2, две термокамеры 3, шкаф приборный 4, узел привода (на чертеже не показан). Внутри станины установлены два вакуумных насоса 5 и панель пневмооборудования (на чертеже не показана).

Стенд испытания вакуумных усилителей тормозов

Пульты управления прикреплены к станине с передней стороны к приборному шкафу.

Работает стенд в условиях повышенной температуры следующим образом. Испытуемые вакуумные усилители тормозов устанавливаются на двух рабочих местах и закрепляются на приспособлениях 2, которые расположены в термокамере 3. Температура испытания создается при помощи нагревателей мощностью 1 кВт и контролируется с помощью электроконтактных термометров, термобаллоны которых установлены в термокамерах 3. При помощи вакуумных насосов 5 в испытуемых усилителях тормозов создается вакуум.

После создания требуемой температуры и вакуума включают мотор-редуктор и на штоке вакуум-усилителя тормозов создается нагрузка при помощи кулачка 6, установленного на валу мотор-редуктора. Начинается испытание усилителя тормозов.

Профиль кулачка обеспечивает длительность фаз, а также полный ход штока усилителя тормозов, равный 24,5 мм. Число циклов определяется с помощью счетчика на боковой панели приборного шкафа. Время рабочего цикла определяется с помощью секундомера. При работе стенда в автоматическом режиме мотор-редуктор отключается автоматически, если нет необходимого вакуума, температуры и не закрыты крышки. Испытание вакуумного усилителя тормозов возможно также только на одном рабочем месте. При этом вакуум-насос и нагреватели на рабочем месте отключаются.

Работа стенда при температуре окружающей среды аналогична работе стенда при повышенной температуре, за исключением работы электроконтактных термометров. В данном случае они должны быть отключены.
