Результат выполнения конструкторской разработки.

Автомат для навивки колец

Станина выполнена из сварных элементов коробчатой формы и устанавливается на корпусе редуктора. В расточках передней и задней стенок станины монтируются валы механизмов подачи, реза и др. На передней стенке станины устанавливаются ролики правильные 5. Привод автомата осуществляется от электродвигателя, установленного в нише корпуса редуктора. Редуктор служит для передачи вращения подающим роликам и валу реза. Корпус редуктора сварной. В расточках корпуса монтируются валы с насаженными на них шестернями. В задней части корпуса имеется полость для установки кулисного механизма. В левой части корпуса - ниша под электрошкаф. Механизм подачи и состоит из двух пар подающих роликов, которые получают вращение от приводного вала через ряд шестеренных передач и кулисный механизм. Ролики правильные состоят из 14 роликов, установленных на подшипниках качения, регулировка которых осуществляется винтами. Механизм реза служит для отрезки готового кольца. Отрезка кольца осуществляется в момент выстоя подающих роликов. Инструмент состоит из подающих роликов, проводов, механизма образования диаметра.

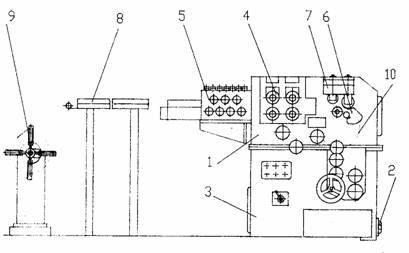

Автомат работает следующим образом. Проволока с размоточного устройства 9 при помощи подающих роликов 4 протягивается через ограждение 8, правильное устройство 5 и подается к гибочным роликам, где формируется в кольцо 10. После навивки кольца определенного диаметра происходит обрезка готового кольца автоматически.
