Наименование проекта Специальный шумовой станок |
Назначение Для обкатки и подбора по уровню шума сопряженных пар зубчатых колес коробки передач и распределительной коробки автомобиля УАЗ. |
Рекомендуемая область применения Обработка цилиндрических зубчатых колес. |

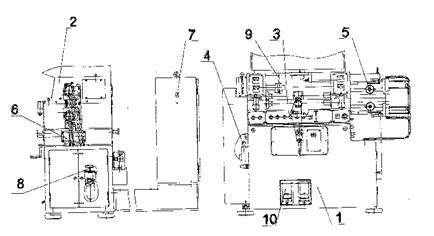

Описание Результат выполнения конструкторской разработки. Станок состоит из станины 1 (см. рисунок), на которой смонтированы передняя и задняя тумбы, промежуточная плита с направляющими типа "ласточкин хвост", механизм продольных перемещений каретки ведущего шпинделя, кожух звукоизолирующий 5 и другие узлы. Рабочая зона закрывается щитком 6. Верхняя плоскость передней и задней тумб является базовой поверхностью для бабки верхней 2. Промежуточная плита установлена на станине через компенсаторы 9, которые позволяют установить при сборке станка минимальное межосевое расстояние между ведущими и ведомыми шпинделями с необходимой точностью. На нижней плоскости плиты смонтирован механизм продольных перемещений каретки 3 ведущего шпинделя. В окнах передней тумбы и станины установлены панели электрооборудования 8 с элементами управления индикации. Станок специальный шумовой На задней тумбе и станине установлен механизм перемещения бабки верхней, состоящий из приводного вала, ведущей, натяжной и ведомой звездочек, винтовой передачи. Бабка верхняя состоит корпуса, пинольной бабки, узла ведомого шпинделя, тормоза, узла нагрузки. На верхней плоскости корпуса устанавливается щиток ограждения и плафон освещения рабочей зоны. Электрооборудование станка состоит из исполнительного и управляющего оборудования. Пневмооборудование 7 станка состоит из пневмоцилиндров подвода пинолей, пневмокамер зажима ведущего шпинделя и управляющей аппаратуры, размещенной в нише станины. Привод 10 установлен на станине и предназначен для приведения во вращение ведущего шпинделя станка. Привод состоит из электродвигателя постоянного тока и устройства натяжения ремней 4 клиноременной передачи. Станок имеет следующие основные движения исполнительных органов: - привод главного движения (вращение ведущего шпинделя); - вращение ведомого шпинделя (посредством обкатываемой пары зубчатых колес); - перемещение пинолей ведущего и ведомого шпинделей для установки технологической оснастки с обкатываемыми зубчатыми колесами; - установочное перемещение каретки ведущего шпинделя в продольном направлении; - установочное перемещение бабки верхней в поперечном направлении; - установочное перемещение пинольной бабки. Обкатка сопряженных пар зубчатых колес и подбор их по уровню шума осуществляется на разных скоростях и с регулируемой нагрузкой. Оценка годности сопряженной пары осуществляется субъективным методом сравнения на слух с контрольным образцом сопряженной пары зубчатых колес. |
Преимущества перед известными аналогами Производится визуальный контроль пятна контакта (размера и расположения) сопряженных пар зубчатых колес. |
Стадия освоения Внедрено в производство |
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
Технико-экономический эффект Снижение брака на 80%. |
Возможность передачи за рубеж Возможна передача за рубеж |
Дата поступления материала 12.09.2002 |
