Приспособление для приклеивания ЦА 7898-6152

Назначение

Для зажима деталей при склеивании.

Рекомендуемая область применения

Слесарные, сборочные операции в приборостроении.

Описание

Результат выполнения конструкторской разработки.

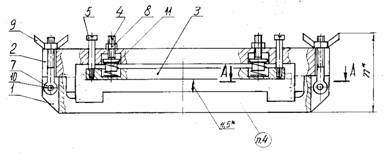

Приспособление для приклеивания (см. рисунок) состоит из основания 1 с откидными болтами 7 и гайками-барашками 9. Болты 7 установлены на штифтах 10. На верхней планке 2 крепится пластина 3 винтами-колонками 5. Винты 4 с пружинами 11 законтрены гайками 8.

Приспособление для склеивания

Детали, предназначенные для склеивания, в собранном виде устанавливаются на основание 1. Далее на основание 1 кладется и прижимается до упора планка 2. При этом пластина 3 упирается в склеиваемые детали и прижимает их к основанию. После этого основание 1 и планка 2 соединяются откидными болтами 7 с гайками-барашками 9.

При необходимости можно производить регулировку усилия зажима, а также увеличивать или уменьшать его перемещением винтов 4, а также заменой пружин 11. Пружины 11 рассчитываются и выбираются по усилию зажима.

Преимущества перед известными аналогами

Простота при регулировке усилия зажима.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда в 1,3 раза, снижение трудоемкости - 0,1 н/ч; годовой экономический эффект 25 тыс. руб.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

30.07.2002
