Номер 77-038-02 |
||||||
Наименование проекта Роторный полуавтомат |
||||||
Назначение Для сверления отверстий в осях, валиках, шаровых пальцах. |
||||||
Рекомендуемая область применения Изготовление деталей металлообрабатывающего оборудования, сельскохозяйственной, автомобильной и иной техники. |
||||||
Описание Описание к ИЛ № 77-038-02. Результат выполнения конструкторской разработки.

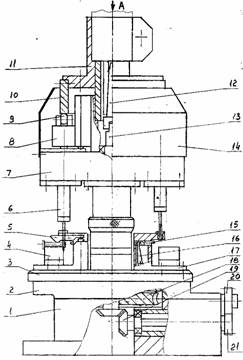

Полуавтомат состоит из неподвижного корпуса 1 (см. рисунок), крышки 2, вращающейся планшайбы 3, зажимных приспособлений 17, шпиндельного блока 7, подвижных кареток 8, копира 10, поводка 12 и других деталей. Полуавтомат может работать от привода универсального станка или от специально сконструированной установки.
Роторный полуавтомат Полуавтомат ставится на станок. Фланец 11 закрепляется на пиноли шпинделя станка. Вращение от шпинделя станка передается на поводок 12 и через него на вал 13, который далее передает вращение через зубчатое зацепление непосредственно на шпиндель 6 верхнего блока. Одновременно от вала 13 вращение передается на коническую пару 19 и далее через сменные зубчатые колеса 20 и 21 на червячную пару. Червячное колесо 18 жестко закреплено на планшайбе 3 и далее с верхним шпиндельным блоком 7, что обеспечивает их синхронное вращение. Заготовка базируется в призму 4, причем в зоне загрузки зажимной рычаг 5 находится в приподнятом состоянии, а при входе в рабочую зону он опускается, автоматически зажимая заготовку. Зажим осуществляется за счет пружины. Шпиндель 6 полуавтомата связан с кареткой 8, на которой закреплен ролик 9, скользящий по копиру 10. Конструкция копира позволяет осуществлять быстрый подвод, рабочую подачу и быстрый отвод инструмента. По окончании процесса сверления при входе в зону выгрузки заготовки, последняя автоматически сбрасывается с призмы 4 в лоток 23. Для этой цели в полуавтомате встроен конструктивный узел, в который входят выталкиватель 15, рычаг 16. Блок сменных шестерен 20 и 21 позволяет изменить такт обработки деталей. СОЖ в процессе обработки поступает через трубу 22, которая в сборе с кронштейном крепится на направляющих ласточкиного хвоста станка. Подвижные части верхнего шпиндельного блока закрыты кожухом 14. |
||||||
Преимущества перед известными аналогами Может найти применение в достаточно большой программе. Удобен в эксплуатации. |
||||||
Стадия освоения Внедрено в производство |
||||||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||
Технико-экономический эффект Повышение производительности труда в 1,4 раза. |
||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||
Дата поступления материала 16.07.2002 |
