Результат выполнения научно-исследовательской работы.

Устройство для регистрации молниевых разрядов на землю (рисунок) содержит канал приема электромагнитного излучения, последовательно соединенные приемник и усилитель сейсмосигналов детектор и интегратор, а также релейную схему, включающую канал приема электромагнитного излучения грозового разряда и регистратор на время воздействия сейсмосигнала.

Использование приемника и усилителя сейсмосигналов, последовательно соединенных с детектором, интегратором и релейной схемой, которая включает канал приема электромагнитного излучения и регистратор на время воздействия сейсмосигнала позволяет уверенно отделять грозовые разряды типа «облако-земля» от разрядов типа «облако-облако», Одновременно повышается помехозащищенность при наличии фон электромагнитных помех, снижается вероятность ложных срабатываний.

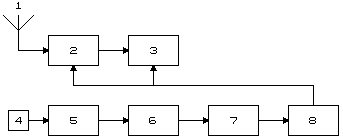

Антенна - 1 подсоединена к входу канала приема электромагнитного излучения - 2, к выходу которого подключен регистратор - 3. Приемник сейсмосигналов - 4 подключен к усилителю сейсмосигналов - 5, к выходу которого последовательно соединены: детектор - 6, интегратор - 7, релейная схема - 8. В свою очередь, релейная схема - 8 соединена с каналом приема электромагнитного излучения - 2 и регистратором - 4.

При грозовом разряде типа «облако-облако» возникающие сейсмические сигналы воспринимаются приемником сейсмических сигналов - 4, усиливаются усилителем сейсмосигналов 5. Затем сигнал детектируется детектором - 6 и поступает на интегратор - 7, постоянная времени которого может регулироваться плавно или дискретно. Сигнал с интегратора - 7 поступает на релейную схему - 8, которая при срабатывании включает систему приема электромагнитного излучения - 2 и регистрирующее устройство - 3. При этом осуществляется избирательная регистрация грозовых разрядов типа «облако-земля».
