Результат выполнения научно-исследовательской работы.

Устройство для регистрации грозовых импульсов содержит канал приема электромагнитного излучения, а также амплитудный дискриминатор с разделением амплитуд регистрируемых сигналов на n каналов, причём выход каждого канала соединён с формирователем и счётчиком импульсов. Выходы формирователя импульсов соединены со входами n+1 - канального регистратора импульсов (ленточным или дисковым носителем информации, один из выходов которого соединён с отметчиком временных интервалов).

Использование амплитудного дискриминатора позволяет произвести дифференциацию принимаемых по каналу приёма электромагнитного излучения импульсов от грозовых разрядов по амплитуде, зарегистрировать их распределение во времени, определить продолжительность и интенсивность стадии протекания грозы.

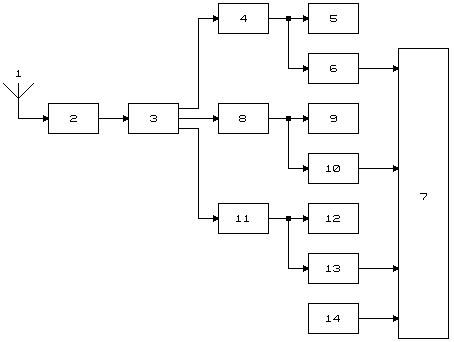

Устройство (рисунок) состоит из антенны - 1, соединённой с каналом приёма электромагнитного излучения - 2, сигнал с которого поступает на амплитудный дискриминатор - 3. Выходы амплитудного дискриминатора - 3 соединены с формирователем импульсов - 4, 8, 11. В свою очередь сигналы с выходов формирователей импульсов - 4, 8, 11 подаются на входы счётчиков импульсов - 5, 9, 12, соответственно, и на входы генераторов, работающих в ждущем режиме - 6, 10, 13, соответственно.

Выходы генераторов, работающих в ждущем режиме - 6, 10, 13 поступают на n+1 (в данном случае n=3) регистратор импульсов - 7; один из каналов которого связан с отметчиком временных интервалов - 14.

Устройство работает следующим образом: при возникновении грозового разряда наведенный в антенне - 1 сигнал усиливается и обрабатывается в канале приёма электромагнитного излучения - 2 без искажения амплитудных характеристик. Затем указанный сигнал поступает на вход амплитудного дискриминатора - 3, который позволяет рассортировать принимаемые устройством сигналы по амплитуде и направить их наn, в данном случаеn=3, каналам (канал регистрации и счета импульсов малой, средней и высокой амплитуды). Для нормализации полученных таким образом сигналов в цепях их последующей обработки использованы формирователей импульсов - 4, 8, 11. Стандартизированные (нормализованные) по амплитуде сигналы (импульсы) с выходов формирователей импульсов - 4, 8, 11 поступают на входы счётчиков импульсов - 5, 9, 12, соответственно, что позволяет производить непосредственный подсчет количества тех или иных импульсов; одновременно импульсы, снимаемые с выходов формирователей импульсов - 4, 8, 11 запускают генераторы, работающие в ждущем режиме - 6, 10, 13, соответственно; частота сигналов генераторов может отличаться друг от друга, что позволяет использовать также и звуковой контроль прохождения сигналов электромагнитного излучения грозовых разрядов по приемному тракту. Сигналы с генераторов, работающих в ждущем режиме - 6, 10, 13, поступают на n+1 канальный регистратор импульсов - 7, например, многодорожечный магнитофон, причем на один из каналов регистратора импульсов - 7 подается сигнал от отметчика временных интервалов - 14, выдающий через определенные временные интервалы, например, через 10 минут, короткие звуковые сигналы-маркеры.
