Частное техническое решение, имеющее самостоятельное значение.

Станок (см. рисунок) предназначен для изготовления плетеной сетки из мяг­кой низкоуглеродистой проволоки Ж 1,0-2,0 мм с квадратной и ромбической ячейкой, шириной полотна до 2,0 м. Может приме­няться в строительстве, цветной металлургии, энергетике.

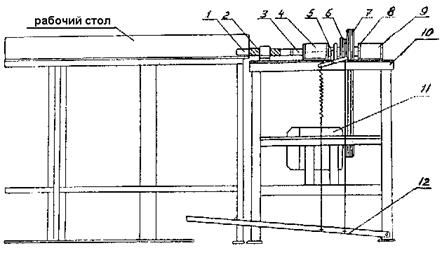

Принципиальная схема станка для изготовления плетеной сетки рабицы

Комплект для изготовления сетки скомпонован из отдельных конструктивно самостоятельных узлов: рабочего стола со склиза­ми и листом укладки сетки, стойки для бунта проволоки с направ­ляющими роликами подачи проволоки и непосредственно станка.

Станок включает в себя раму 10, электродвига­тель с ведущим шкивом 11,приводной шкив 7, подшипниковые уз­лы 4 и 9, левый 3 и правый 8 валы, фрикционную полумуфту 6, вилку 5, педаль включения с рычажной системой 12, лопатку 1сформующим патроном 2.

На станке выполняется свивка волнообразных элементов сетки. Вращение от электродвигателя передается через клиноременную передачу на приводной шкив. Рабочий орган - лопатка включает­ся вилкой сцепления, которая перемещает фрикционную полумуфту с помощью педали через рычажную систему. Формирование проволоки происходит при вращении лопатки в патроне.

Применение станка для изготовления плетеной сетки позволи­ло обеспечить ритмичность теплоизоляционных работ при ремонте энергетического оборудования, повысить производительность труда в 2,5 раза и качество выполняемых работ.
