Результат выполнения конструкторской разработки

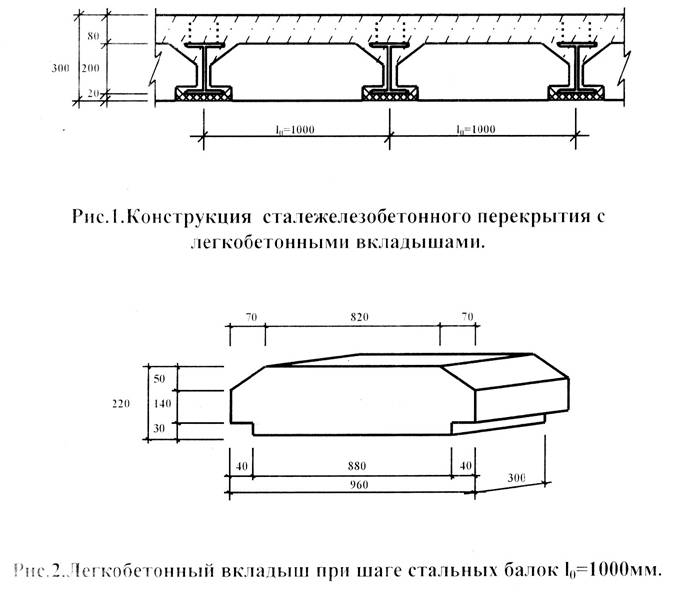

На кафедре металлических конструкций и испытания сооружений КазГАСУ разработана конструкция перекрытия, включающая стальные балки из прокатного профиля, вкладыши из легкого бетона и железобетонную монолитную плиту. Для обеспечения совместной работы стальной балки и железобетонной плиты к верхнему поясу стального проката привариваются анкерные связи (рис.1).

Главными преимуществами использования в составе перекрытия легкобетонных вкладышей являются:

- отсутствие опалубочных работ, т.к. вкладыши сами выполняют роль несъемной опалубки;

- вкладыши из легкого бетона выполняют функции тепло- и шумоизолирующей прослойки;

- вкладыши могут выполнить основу ровного оштукатуренного потолка или потолка из плиточных материалов (например, из гипсокартона).

Указанные преимущества позволяют на 20 - 30% сократить время монтажных и отделочных работ, в 2 - 3 раза улучшают тепло- и звукоизоляционные характеристики перекрытия про сравнению с железобетонными перекрытиями по стальным балкам, применяемым при реконструкции зданий. При практически одинаковых финансовых затратах данный тип перекрытия по сравнению с известными конструкциями, например, «Пластбау», железобетонных перекрытий по стальному профилированному настилу, имеет значительно лучшие показатели по коррозио- и огнестойкости.

В настоящее время на базе ОАО «Завод ЖБИ-3» г.Казани изготовлена пробная партия легких вкладышей из ячеистого бетона с объемным весомg= 300 кг/м ³ (рис.2). Размеры вкладышей приняты такими, что их монтаж легко осуществлять вручную. В опорной части вкладышей уменьшена их высота, что позволяет, особенно в случае устройства потолка из гипсокартонных плит, ограничиться местной противопожарной штукатуркой только нижней полки стальной балки.

Исходя из размеров вкладышей, стальные балки укладываются с шагом 0,8 - 1,2 м. При этом вес вкладышей колеблется в пределах от 13,5 кг до 20 кг (приg= 300 кг/м ³).

Для удобства укладки легкобетонных вкладышей в межбалочное пространство в приопорной части прокатных балок рекомендуется срезать с одной стороны верхние полки на длину равную 1,5 ширины вкладыша.

Железобетонная часть перекрытия выполняется в монолитном бетоне класса не ниже В20 с сеточным армированием по правилам армирования ребристого монолитного перекрытия.

В целях экономии стали за счет уменьшения сечения стального проката предлагается в период укладки монолитного бетона в середине пролета стальной балки установить временные опоры и их снять после приобретения бетоном замоноличивания 0,7 кубиковой прочности.

Разработанная конструкция опробована в проекте реконструкции жилого дома по ул. К.Наджми, 1 г.Казани. Методика расчета сталежелезобетонного перекрытия сводится к расчету отдельных составных балок с верхним железобетонным и нижним стальным поясами, к проверке несущей способности вкладышей - на монтажные, железобетонных плит - на эксплуатационные нагрузки в перпендикулярном направлении по отношению к балкам, а также к расчету анкерных связей.
