Результат выполнения научно-исследовательской работы

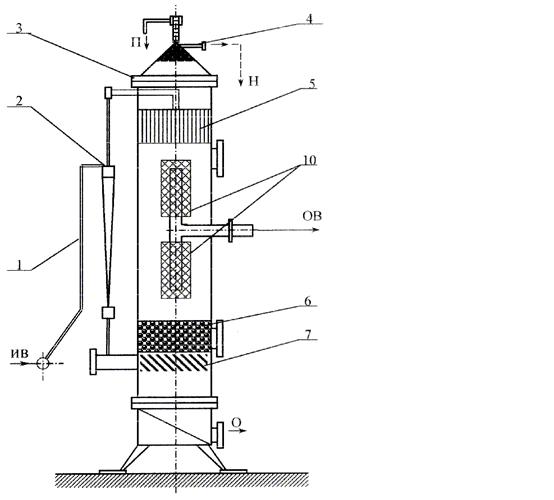

Новая конструкция мазутоуловителя содержит: узел подачи и распределения сточной воды (конденсата), два (четыре) или более гидроциклонов, расположенных по окружности декантатора, корпус - декантатор; гидроциклоны двухпродуктовые с удлиненной, эллиптически-конусной, частью корпуса; декантатор вертикальный цилиндский, нескольких модификаций. Базовая конструкция декантатора (рис.1) содержит фильтр «снизу - вверх» очистки от мехпримесей, фильтр «сверху - вниз» очистки от мазута (нефтепродуктов), фильтр-патроны (рис.2) с узлом отвода очищенной воды, мазутосборник, шламосборник, смотровые окна.

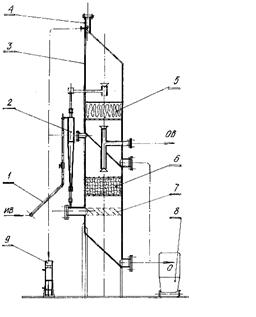

Обозначения к рисункам: трубопроводы, штуцеры: ИВ - подачи исходной сточной воды (конденсата); ОВ - отвода очищенной воды; О - отвода осадка; Н - отвода нефтепродуктов. Оборудование: 1 - узел подачи и контроля исходной сточной воды (конденсата); 2 - гидроциклон; 3 - корпус уловителя; 4 - нефтемасломазуто(жиро)сборник; 5 - фильтрмодуль верхнего слива; 6 - фильтрмодуль нижнего слива; 7 - успокоитель потока; 8 - тележка осадка (контейнер не показан); 9 - декантатор уловленных нейтепродуктов; 10 - фильтрпатроны.

Производительность уловителя от 0,5 (один гидроциклон) до 4 л/с = 14,4 м ³/час = 345,6 м ³/сут.

Производительность установки из двух, четырех и т.д. уловителей возрастает соответственно в два, четыре и более раз.

Степень очистки от мазута до 0,5 мг/л (мг/дм ³). Степень очистки может быть повышена либо за счет некоторого снижения производительности, либо дополнительным блоком второй ступени очистки типа БУ (БНУ), БФН серии установок УБМ.ОСВ ОАО «НИИнефтепромхим».

Работает мазутоуловитель следующим образом. Конденсат, или сточная вода, под давлением подается в напорные гидроциклоны. Гидроциклоны двухпродуктовые, в данном случае настроены на очистку преимущественно от мазута (нефтепродуктов). Предварительно очищенный конденсат из нижних патрубков гидроциклонов под остаточным давлением поступает в отсек доочистки нижних сливов деканататора. Концентрированные мазутом (нефтепродуктами) верхние сливы гидроцкилонов поступают в отсек обезвоживания декантатора. Соотношение объемов этих отсеков подбирается исходя из требуемой продолжительности отстаивания - очистки сливов гидроцкилона.

Данный аппарат универсальный и унифицированный, изготавливается нескольких модификаций.

Соотношение диаметра, числа гидроциклонов, числа и объема декантаторов, а также подбор селективных фильтров (коалесцирующих, сорбирующих, механических и т.п.) позволяет применять аппарат для различных задач нефтежироочистки в зависимости от вида загрязнений, состава, соотношения «механические примеси - агрегатированная взвесь - нефтепродукты (жиры)».

Относительно небольшие размеры, полная заводская готовность, блочно - модульное исполнение позволяют рекомендовать использовать уловители не только на вновь строящихся объектах, но и на действующих, реконструируемых.

Рис. 2
