Результат выполнения научно-исследовательской работы.

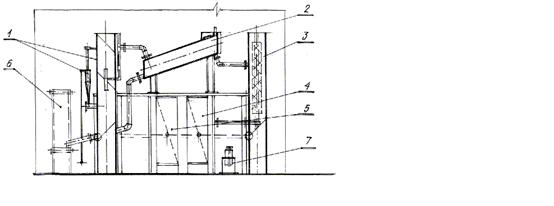

Установка содержит четыре узла: механической очистки 1, 2, 3; электрохимического разложения раствораnacl4; обезвоживания осадка (шлама) готовых вод 5 и растворов 7 на технологические нужды.

Узел механической очистки составлен из блоков серии БГД паспортных данных:

БГД - ДНС - ДВС, БНУ, БФП.

Узел электрохимического разложения раствораnaclсоставлен из серийно выпускаемых электрохимактиваторов ЭХА - 30 (г.Казань) или ХлорЭЛ - 2000, С - 5 (г.Москва).

Узел обезвоживания осадка состоит из: систем выгрузки осадка - шнеков с ручным приводом, с мотор - редуктором; систем сбора (трубопроводов); емкости декантации (обезвоживания) осадка, оборудованной емкостью приготовления и дозирования флокулянта (ПАА); контейнеров.

Узел готовых вод и растворов включает емкости приема и насосы откачки (вариант) очищенной воды, раствора гипохлорида натрия.

Установка работает следующим образом. Сточная вода - жидкость после промывки фильтров, содержащая механические загрязнения в виде частичек вынесенной фильтрзагрузки, выпавших в осадок солей и т.п. и химически растворенные соли жесткости после грубой очистки в сетчатых фильтрах, насосом подается в гидроциклоны. В гидроциклонах блока 1 - типа БГД осуществляется очистка от наиболее крупной и тяжелой части механических примесей. Далее вода поступает в полочный отсек блока 2 - типа БНУ, проходит синтетические фильтры, затем фильтрпатроны блока 3 - типа БФП и очищается здесь от более мелких загрязнений и взвешенных веществ. Затем механически очищенная воды самотеком перетекает в узел 4 и 5 - типа ЭХА. Здесь под действием электрического тока растворnacl(рассол) разлагается на два потока: каталит и аналит. Один направляется в начало очистных сооружений или в емкость грязной воды как обеззараживающий, а второй -возвращается под слив гидроциклона и используется как коагулирующий раствор.

Выделенный осадок выгружается шнеком, транспортируется по трубам, обезвоживается и загружается транспортером 6 в контейнеры или в самосвальный автоприцеп и вывозится на утилизацию.

Установка отличается простотой исполнения, в ней осуществляется оригинальная и высокоэффективная технология, совмещающая отдельные акты очистки с наибольшим использованием их потенциала. Установка полностью заводского изготовления, блочно - модульного типа. Состав позволяет осуществлять различные компоновки в зависимости от имеющихся площадей, что важно для реконструируемых объектов. В данном случае установка скомпонована в два этажа.

Рис. 1
