Результат выполнения технологической разработки.

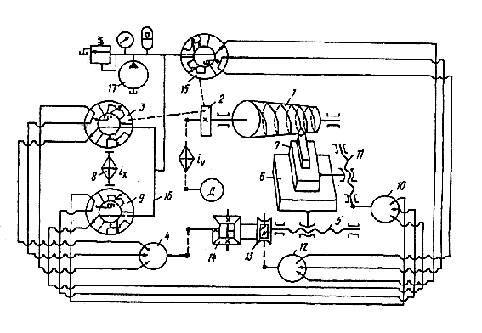

На чертеже представлена схема станка для нарезания конических винтовых поверхностей переменного шага.

Цепь состоит из заготовки 1, шпинделя с закрепленным на нем зубчатым колесом 2. осуществляющим вращение золотниковой втулки генератора гидравлических импульсов 3. соединенного системой трубопровода с шаговым гидравлическим двигателем 4, осуществляющим посредством ходового винта 5 продольное перемещение суппорта 6 с резцовой кареткой 7, а через гитару сменных колес 8 от генератора гидравлических импульсов 3 осуществляется вращение золотниковой втулки генератора гидравлических импульсов 9, управляющего шаговым гидродвигателем 10, осуществляющим через ходовой винт 11 поперечное перемещение резцовой каретки 7 с инструментом, приращение шага осуществляется от шагового гидродвигателя 12, кинематически связанного через червячную передачу 13 с суммирующим механизмом 14 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 15, золотниковая втулка с рабочими щелями которого получает вращение от,, зубчатого колеса 2, при этом рабочая жидкость к генераторам гидравлических импульсов подводится по трубопроводу 16 от насосной установки 17, а передаточное отношение между величинами подач будет определяться расчетным числом рабочих щелей на золотниковых втулках генераторов гидравлических импульсов соответствующих приводов подач.

Работа станка осуществляется следующим образом. Вращение заготовки 1 производится от электродвигателя Д через звено настройкиi _v. Продольное перемещение инструмента производится от шагового гидродвигателя 4, кинематически связанного с продольным суппортом б посредством ходового винта 5 и управляемого генератором гидравлических импульсов 3, золотниковая втулка с рабочими щелями которого вращается от зубчатого колеса 2, закрепленного на цилиндре заготовки, поперечное перемещение инструмента осуществляется от шагового гидродвигателя 10, кинематически связанного посредством ходового винта 11 и с резцовой кареткой 7 и управляемого генератором гидравлических импульсов 9, золотниковая втулка с рабочими щелями получает вращение через гитару сменных колес 8 от вращающейся золотниковой втулки генератора гидравлических импульсов 3, а приращение шага осуществляется от шагового гидродвигателя 12, кинематически связанного посредством червячной передачи 13 с суммирующим механизмом 14 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 15, золотниковая втулка с рабочими щелями которого получает вращение от вышеупомянутого зубчатого колеса 2.
