Результат выполнения технологической разработки.

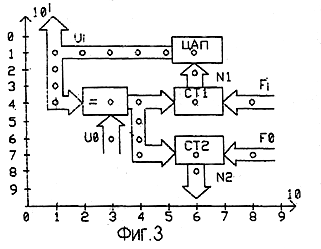

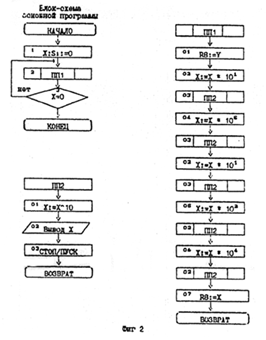

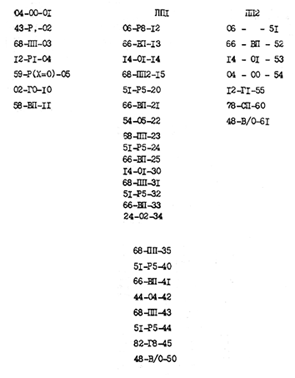

Тренажер мнемосхем поясняет структурная схема (фиг.1), блок-схема программы (фиг.2), мнемосхема (фиг.3)

Тренажер (фиг. 1) содержит делитель частоты 1, декодер данных 2, блок индикации 3, вычислитель 4, счетчик позиций 5, формирователь адреса 6, оперативно-запоминающее устройство (ОЗУ) 7, дешифратор нуля 8, счетчик адреса 9, блок программ 10, кодер данных 11.

Вычислитель 4 предназначен для ввода и обработки информации по программе, заданной оператором, он реализован на основе программируемого калькулятора число-импульсного типа (например, "Электроника МК52"). Информация, вводимая с клавиатуры, кодируется в число-импульсную форму и "хранится в кольце динамической оперативной памяти вычислителя в поле временных координат. На информационный выход вычислителя 4 информация поступает из поля временных координат по тетраде в двоично-десятичном коде.

Счетчик позиций 5 служит для выделения области регистровой памяти из машин­ного цикла и управления счетчиком адреса 9 в течение адресуемых позиций.

Счетчик адреса 9 необходим для сканирования адресного пространства блока программ 10 в области регистровой памяти вычислителя 4.

Дешифратор нуля 8 предназначен для формирования импульса копирования при формировании служебного кода на выходе вычислителя 4.

Декодер данных 2 преобразует двоично-десятичный код из число-импульсной формы в кодо-импульсную по основаниям 2 и 2/10

Он содержит, например, последовательно соединенные восьмиразрядный сдвиговый ре­гистр и дешифратор двоично-десятичного кода в двоичный.

Кодер данных 11 преобразует двоичный код в число-импульсную форму. Выполнен, например, на базе сдвигового регистра с параллельным вводом и последовательным выводом информации.

Формирователь адреса 6 предназначен для задания адресов ОЗУ 7 по программе с произвольной выборкой и сканирования информации из него путем изменения адресации по линейному закону.

Блок программ 10 организует работу устройства в соответствии с заданным алгоритмом.

ОЗУ 7 служит для хранения и вывода данных в последовательной форме.

Блок индикации 3 динамического типа предназначен для отображения наглядной информации в матричной форме.

Тренажер преобразует информацию в трех режимах: ввода, копирования и вывода.

В режиме ввода на лицевую панель со светодиодной матрицей блока индикации 3 накладывается мнемосхема из непрозрачного материала с отверстиями для светодиодов с изображением в виде аппликации из цветного материала изучаемого устройства.

В режиме копирования организуется запись адресов из вычислителя 4 в ОЗУ 7.

Работа тренажера в режиме вывода производится при снятии управляющего импульса с выхода дешифратора нуля 8. Формирователь адреса 6 сканирует адресное пространство ОЗУ 7 и ее размещение в блоке индикации 3.
