Результат выполнения технологической разработки.

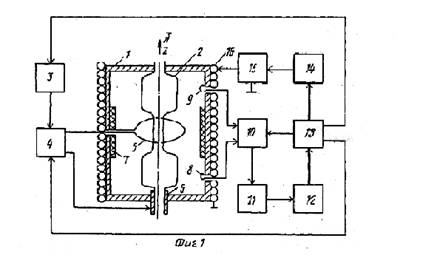

Устройство содержит цилиндрической ОР 1, источник 3 СВЧ-электромагнитного поля, демультиплексор 4, петлю 5 для возбуждения колебания типа Н ₀₁₁, полую металлическую трубку 6, надетую на трубопровод 2, для возбуждения колебания еою, приемные петли 8 и 9 для приема СВЧ-энергии колебаний Н ₀₁₁ и Е ₀₁₀ соответственно: плоскость раскрыва петли 8 перпендикулярна, а петли 9 - лежит в плоскости чертежа, мультиплексор 10, АД 11, АЦП 12, микропроцессор 13, ЦАП 14, управляемый источник тока 15, нагрузкой которого служит соленоид 16, намотанный на цилиндрический ОР 1 для создания медленноменяющегося поля подмагничивания Н, направленного по осиz, а также объем твердого компенсационного СВЧ-феррита 7, расположенного по середине длины и у боковой стенки: он представляет собой тороид с прямоугольным сечением, аксиально расположенный относи­тельно оси ОР. Управлением частотой генератора 3, а также коммутацией демультиплексора 4 и мультиплексора 10 осущест­вляет микропроцессор 13 через свои управляющие выходы (демультиплексор 4 и мультиплексор 10 можно выполнить, напри­мер, на основе коаксиальных реле). Специальная форма трубопровода 2 выбрана таким образом, что меньшей диаметр 2-о (фиг. 2а) находится в области максимального Е и минимального значения Н_rколебания Н ₀₁₁ (фиг. 2б, 2в), а больший - наоборот. Это позволяет в значительной степени отстроится от изменения диэлектрической проницаемости и электропроводности дисперсной системы и производить расчет возмущенной частотаf_вколебания Н ₀₁₁ ОР не учитывая диэлектрических свойств жидкости с ФМ частицами (ФМЖ).

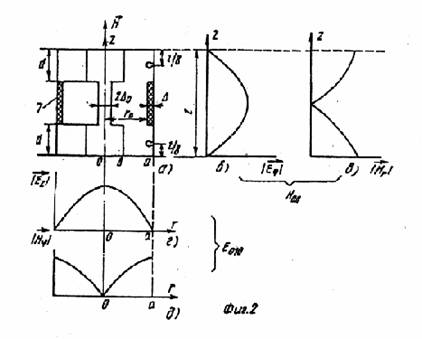

Объем твердого компенсационного СВЧ-феррита 7 расположен посередине длины ОР 1, где Н_rколебания Н ₀₁₁ минимально (фиг. 2в), и у боковой стенки, где электрические и магнитные поля практически отсутствуют, не влияет на частоту и добротность колебания Н ₀₁₁. Толщина СВЧ-феррита 7 (фиг. 2а) выбирается = 0,1*а и определяется погрешность измерения концентрации ФМЖ и габаритами соленоида 10.

Работа предполагаемого устройства осуществляется в два цикла: определение 1) концентрации С; 2) диэлектрической проницаемости и электропроводности .

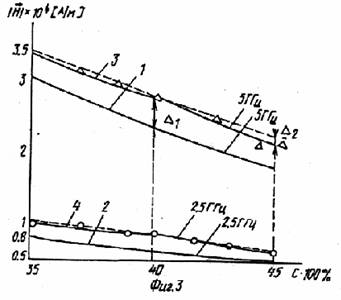

В первом цикле выход генератора 3 через демультиплексор 4 подключается к петле 5, следующей для возбуждения колебания Н ₀₁₁, частота СВЧ-сигнала генератора 3 постоянна и равнаf₁, приемная петля 9 отключается, а петля 8 подключается ко входу АД 11 посредством мультиплексора 10. Управление током УИТ 15 через ЦАП 14 осуществляется кодомni={nmin,nmax} микропроцессора 13. Ток i, протекающий по соленоиду 10, создает магнитное поле Н={Нmin, Нmах}, направлен­ное по оси z ОР 1.

Во втором цикле выход генератора 3 через демультиплексор 4 соединяется с полой металлической трубкой 6 для возбуждения колебания Е ₀₁₀, частота генератора 3 | постоянна и равнаf₂.Выход приемной петли 9 подключается, а петли 8 отключается посредством мультиплексора10 от входа АД 11.
