Результат выполнения конструкторской разработки.

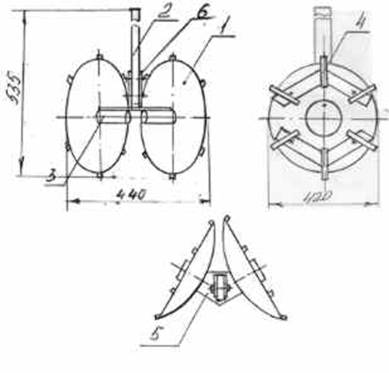

Устройство для окучивания содержит два сферических диска 1, обращенных выпуклыми сторонами друг к другу, расположенных один относительно другого под острым углом, вершина которого направлена в сторону движения орудия. Сферические диски 1 на подшипниках монтируют на полуосях 3, которые приваривают к подушке 5 под определенными углами атаки и наклона для формирования профиля гребней со средними параметрами. Подушку 5 монтируют на стойке окучника 2. Для этого в нижней части кронштейна 6 подушки 5 делают отверстие под ось, а в его верхней части - регулировочный сектор под фиксирующий болт. На стойке 2 соответственно делают отверстия под ось и фиксирующий болт. Сферические диски оборудованы съемными рыхлительными пальцами 4. Дисковый окучник с помощью стойки 2 устанавливают на секции культиватора.

Устройство для окучивания сферические диски 1 поднимают почву со дна борозды, взрыхляют ее и приваливают к окучиваемым растениям.

В зависимости от условий работы производится регулировка положения сферических дисков.

Для формирования более высоких гребней кронштейн 6 подушки 5 перемещают по регулировочному сектору влево по ходу движения. При этом подушка 5 поворачиваясь на оси стойки 2 увеличивает угол атаки сферических дисков с одновременным уменьшением угла наклона по вертикали и, наоборот, для получения менее высоких гребней кронштейн 6 подушки 5 по регулировочному сектору перемещают вправо по ходу движения орудия. При этом происходит уменьшение угла атаки сферических дисков с одновременным увеличением угла наклона в вертикальной плоскости. При окучивании посадок картофеля в фазу бутонизации во избежание повреждений ботвы картофеля с дисков снимают рыхлительные пальцы.
