Номер 68-179-02 |
|
Наименование проекта Центробежная установка для испытания образцов при плоском напряженном состоянии |
|
Назначение Упрошение конструкций установки при испытаний и стержневых конструкций. |
|
Рекомендуемая область применения Для испытаний на растяжение образцов материалов листовых и стержневых конструкций, применяемых в строительстве, машино-, судо-, самолето-, и ракетостроении. |
|

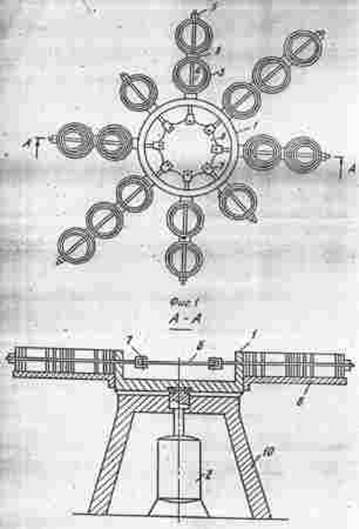

Описание Результат выполнения конструкторской разработки. Центробежная установка для испытания образцов, при плоском напряженном состоянии содержит опорную кольцевую раму платформу 1 с приводом вращения 2 и инерционные массы в виде упругих колец 3. Через упругие кольца 3 и опорную раму 1 проходят радиальные тяги 4, которые одним концом крепятся натяжными гайками 5 к наиболее удаленному от центра установки кольцу 3, а другим концом-к испытываемому образцу 6 через захваты 7. Одновременно упругие кольца 3 расположены на радиальных направляющих, вдоль которых за счет шлицевого соединения упругих колец 3 и опорных элементов 9 с радиальными тягами 4 они либо свободно перемещаются по всей длине направляющих 8, либо каждое из колец 3 фиксируется опорным элементом 9, закрепленным на тяге 4. Платформа 1 установлена на основании 10. До начала работы центробежной установки возможно нагружение образца с помощью натяжных гаек 5.
|
|
Преимущества перед известными аналогами Большая степень приближения к реальным эксплуатационным условиям конструкций. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Установка позволяет повысить надежность конструкции на 90%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 02.12.2002 |
