Результат выполнения технологической разработки.

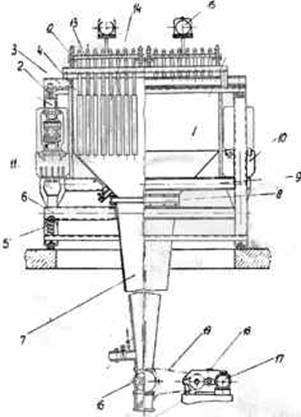

Фильтр состоит из опорной рамы 1 в верхней части которой установлены пружины 2.

На пружинах установлена рама 3, с жестко прикрепленной к ней ванны 4. В нижней части рамы установлены пружины 5, на которых установлена рама 6 с прикрепленным к ней приемником для осадка 7. Между ванной и приемником для осадка предусмотрено упругое герметичное уплотнение 8. В нижней части ванны 4 прикреплена при помощи сварки дополнительная рама 9, на которую установлены статоры двух электромагнитных вибраторов 10. В верхней части приемника для осадка имеется рама, к которой жестко крепятся якоря элекромагнитных вибраторов 11. В верхней части опорной рамы при помощи пружин 12 выставлены дополнительные конструкции 13, несущие фильтрующие элементы 14, связанные через гибкие рукава с вакуум-системой, и инерционные вибраторы 15. В нижней части приемника для осадка установлено разгрузочное устройство 16 с приводом, состоящим из электродвигателя 17, дедуктора 18 и цепной передачи 19.

Фильтрующие элементы, подключенные к источнику вакуума, погружены в суспензию, подаваемую в ванну. Под действием разности давлений происходит разделение суспензии, при этом жидкая фаза удаляется из внутренней полости фильтрующих элементов, а твердая фаза остается на их поверхности. Для сбора осадка фильтрующие элементы подвергаются вибрационному воздействию. Сброшенный осадок попадает в приемник для осадок, где под действием вибрации происходит его дополнительное обезвоживание, после чего он удаляется через разгрузочное устройство.

Фильтр может работать в режиме вибросброса осадка, когда осаждение твердой фазы осуществляется не неподвижные фильтрующие элементы, периодически отключаемые от источника вакуума и подвергаемые вибрационным воздействием и в режиме виброфильтрование, когда осаждение осуществляется на вибрирующие фильтрующие элементы, отключаемые от источника вакуума.
