Результат выполнения конструкторской разработки.

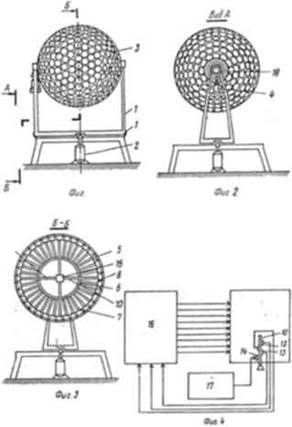

Декоративное осветительное устройство содержит платформу со стойками 1, привод 2 ее вращения, светильник установленный на стойках 1 с закрепленным на одной из стоек 1 приводом 4.

Светильник см. (рис.3) состоит из внешней 5 и внутренней 6 несущих оболочек, соединенных стержнями 7, обеспечивающими пространственную жесткость конструкции светильника 3.

На внешней оболочке 5 имеются отверстия с установленными в них отражателями 8, источников света 9, которые все вместе образуют световое табло. Для управления формирования картин изображения на световом табло светильника 3 в его внутреннем объеме имеются управляющие стержни 10, на которых размещены пружины 11 и соединенные с ними инерционные массы 12, а также неподвижные контакты 13 декоративное осветительное устройство работает следующим образом.

Включают привод 2 и приводят платформу со стойками 1 во вращение вокруг своей оси. Одновременно включают привод 4 и посредством конической пары 18 приводят во вращение светильник 3 относительно второй оси. Таким образом, при работе обоих приводов 2 и 4 устройства происходит вращение светильника 3 относительно двух пересекающих осей, из которых вращение относительно одной из них обеспечивается приводом 2 с относительной угловой скоростью w_отн, а относительно второй оси, проходящей через узлы сопряжение светильника 3 со стойками, закрепленными на платформе 1, вращение обеспечивается приводом с переносной угловой скоростью w_пер. При этом светильник 3 имеет неподвижный центр, совпадающий с точкой пересечения указанных осей вращения.
