Номер 68-145-02 |
|
Наименование проекта Центробежная мельница |
|
Назначение Обеспечивает повышение эффективности измельчения за счет конструкции с рациональной траекторией движения мелющего тела относительно измельчаемого материала. |
|
Рекомендуемая область применения Изобретение относится к области в горно-рудной, металлургической, строительных материалах, химической и пищевой промышленности. |
|

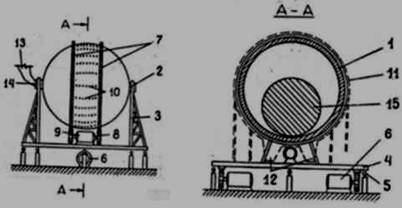

Описание Результат выполнения конструкторской разработки. Центробежная мельница содержит корпус 1 сферической и эллипсоидальной формы с камерой в его внутреннем объеме. Корпус 1 установлен в подшипниках 2 на стойки 3, жестко закрепленные на платформе 4, опирающиеся на опорные ролики 5 и имеющий привод вертикального вращения 6, колеса 7, закрепленные на наружной поверхности корпуса 1, и шестерни 8, установленные на валу привода горизонтального вращения 9, образуют цилиндрическую зубчатую передачу внешнего зацепления. Участок корпуса 1 между колесами 7, имеющий отверстия 10 для выгрузки измельченного материала, охватывает стенка бункера 11 с выпускными отверстиями 12. Бункер 11 закреплен на платформе 4. Загрузочный питатель 13 питатель установлен в центральное отверстие 14 приводного вала, расположенного в узле сопряжения корпуса 1 со стойками 3. В камере 1 расположено мелющего тело 15 в виде шара или эллипсоида. Форма камеры 1 определяет форму мелющего тела 15, т.к. равномерное обкатывание им большей площади ее внутренней поверхности возможно только при их подобии, причем мелющее тело 15 занимает (30-40%) от объема камеры 1.
|
|
Преимущества перед известными аналогами Минимальный вес конструкции корпуса, снижает развиваемые им центробежные силы, и, следовательно. улучшает условия его работы. Установка проста в изготовлении, надежна в эксплуатации. |
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект При одной производительности понижается энергоемкость в 2 раза. Одновременно снижаются затраты на материалы по изготовлению мельницы на 30-40%. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.10.2002 |
