Номер 68-144-02 |
|||
|
Наименование проекта Горелка газовая блочная инжекционная типа БИГ |
|||
|
Назначение Повышение безопасности обслуживания эксплуатации теплоагрегатов, повышение КПД горелок |
|||
|
Рекомендуемая область применения Для установки в камерах горения теплоагрегатов (котельных установок, сушилок) |
|||
|

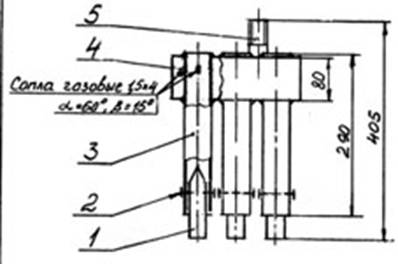

Описание Результат выполнения конструкторской и технологической разработки. Горелка газовая инжекционная выполнена в исполнении 5 категория размещения 3: БИГ-1 - горелка инжекционная однорядная БИГ-2 - горелка инжекционная двухрядная БИГ-3 - горелка инжекционная трехрядная Горелка устанавливается в камерах горения котлов и других теплоагрегатов с тепловым напряжением объема камеры горения до 0,465 Мвт/м 3 работающих под разряжением на природном газе (за исключением тепловых агрегатов работающих под избыточным давлением). В качестве базовой горелки выбрана горелка БИГ-3-9. Последняя цифра обозначает количество рожков. Газ, через патрубок 6 (рис.1) подается в коллектор и газовую камеру 4, откуда через сопла поступает в единичные элементы 3 горелки (трубчатый смеситель) и далее, за счет кинетической энергии газа, инжектирует частицы воздуха, образуя газовоздушный вихрь, двигающийся вдоль внутренней цилиндрической поверхности единичного элемента со скоростью пропорциональной давлению газа в магистрали.
Необходимым условием работы горелок БИГ является сооружение керамических горок, тоннелей или решеток являющимися катализатором горения, обеспечивая надежную стабилизацию пламени. Обязательным условием стабильной работы горелок является и наличие достаточного разряжения в камере горения - не менее 2 ДаПа. |
|||
|
Преимущества перед известными аналогами В отличии от горелок аналогичного класса горелка может работать при понижении давления в магистральном газопроводе до 300-400 мм водяного столба |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Экономия электроэнергии до 100% за счет ликвидации устройств подачи первичного воздуха (работающих на электроэнергии). Экономия газа до 10%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 10.10.2002 |
