Результат выполнения конструкторской разработки.

Лабораторией механизации СКНИИГПСХ разработана окулировочная палатка для выполнения окулировочных работ в питомнике.

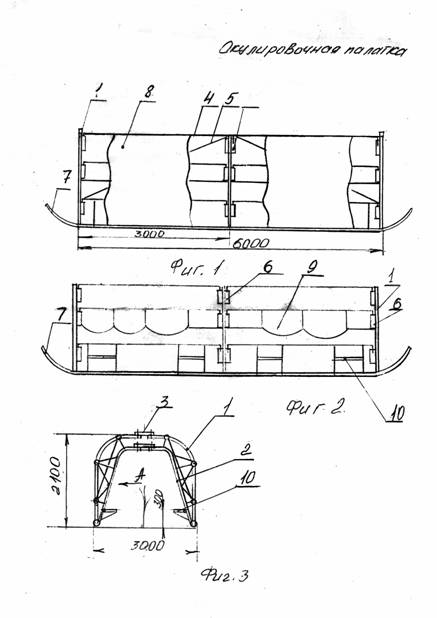

На фиг. 1 - изображена окулировочная палатка - общий вид; на фиг. 2 - вид А; на фиг.3 - вид слева. Каркас окулировочной палатки состоит из трех пар наружных 1 и трех пар внутренних 2 арочных сегментов. Между собой каждая пара сегментов крепится разъемными соединениями 3. В продольном направлении арочные сегменты соединяются стяжками 4, 5 при помощи втулок 6, приваренных к арочным сегментам и к полозьям 7. Сверху на конструкцию окулировочной палатки натягивается тентовое покрытие 8 для защиты рабочих от солнца и дождя. Конструкция окулировочной палатки выполнена из труб №1/2 и не требует больших тяговых усилий для передвижения.

На внутренней поверхности палатки предусмотрены кюветы для инструментов, бирок, подвязок и т.д., а также скамьи для рабочих.

За время окулировочных и посадочных работ двое рабочих, сидя по обе стороны от ряда саженцев, перемещаются по скамьям /10/ вдоль палатки, длина которой составляет 6 м. Окулировав 6 м ряда саженцев палатку передвигают на очередные 6 м и т.д.

Окулировочную палатку перемещают по полю на полозьях 7 с помощью дополнительного транспортного среднего.
