Результат выполнения конструкторской разработки.

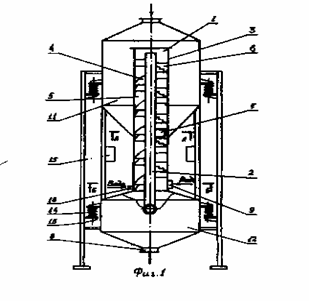

Устройство работает следующим образом: исходный материал, содержащий частицы различной плотности, подают в бункер 11, через отверстие 7 поступает в винтовой канал 5, где сталкивается с восходящим потоком воды, поступающей через патрубок 9, движется по спирали 4.

Менее плотные частицы выносятся потоком вверх, а более плотные частицы опускаются вниз на встречу потоку, попадают в нижнюю часть канала 5. Ступенчатые деформаторы 6, создающие зону вихреобразования способствуют более эффективному разделению частиц.

Более плотные частицы за счет центробежной силы, возникающей при движении материала по винтовому каналу 5, накапливаются у стенки канала. Менее плотные частицы располагаются ближе к центральной части винтового канала 5. Опускаясь на дно винтового канала 5, частицы тяжелой фракции попадают в природную зону взвешенного состояния, которая создается в результате подвода во внутреннюю полость спирали 4 воды под давлением.

Тяжелую фракцию в виде более плотных частиц разгружают через патрубок 8. Легкая фракция уносится потоком в верхнюю часть винтового канала 5.

Частицы, находящиеся в верхней части винтового канала 5, попадают последовательно в зоны вихреобразования, также делятся на менее плотные и более плотные частицы, образуя легкую и тяжелую фракции.

Легкая фракция попадает в трубу 2 для ее разгрузки, а тяжелая опускается по дну в нижнюю часть винтового канала 5, попадая в зоны разделения в местах установки деформаторов потока 6.

Круговые вибрации в горизонтальной плоскости, создаваемые вибраторами 15, позволяют организовать равномерную подачу материала из бункера 11 в винтовой канал 5, а также за счет сложения ускорений, создаваемых вибрациями и центробежной силой, действующей на частицу в винтовом потоке, препятствовать потере тонких тяжелых частиц.
