Результат выполнения научно-исследовательской работы.

Устройство для исследования параметров проницаемости стеновых материалов «Гидростат» работает по принципу «вертикальный столб воды на вертикальной поверхности», т.е. может создавать неизменное одностороннее гидростатическое воздействие на вертикальную испытываемую поверхность стеновых материалов (образцов или конструкций стен). Получаемый в результате испытания количественный параметр ( w ^p - количество воды в г, проникшей в материал через его расчетную площадь при расчетном давлении, или же К_w в г/см ²) достоверно характеризует водопроницаемые свойства материала. Однако не менее важно определение и другого параметра - глубины водопроницания h _w c установлением

взаимозависимости обоих параметров.

На начальном этапе ставилась задача: одновременно с определением

w ^p определить соответствующее ему значение h _w во времени, без разрушения образца (обычно для определения глубины водопроницания образец раскалывают), чтобы установить мужду ними функциональную зависимость. С этой целью были сконструированы прозрачные обоймы для закладки образцов и крепления их герметизацией в устройстве "Гидростат". Подготовленные образцы материала в виде цилиндров с испытываемой поверхностью основания на площади круга 10 см устанавливают в прозрачные обоймы и герметизируют так, чтобы при испытании вода имела контакт только с рабочей (испытываемой) поверхностью образца, исключив как попадание воды на его боковую поверхность, так и перемещение ее по этой поверхности. Для этого боковая поверхность, так и перемещение ее по этой поверхности.

Для этого боковая поверхность образца предварительно обклеивается липкой прозрачной лентой, имеющей хорошую адгезию с испытываемым материалом и не отлипающей при его увлажнении.

На водопроницаемость испытывали образцы различных стеновых материалов: кирпич глиняный обожженный (0-1); кирпич глиняный + раствор + кирпич (0-2, имитирующий кирпичную кладку; однако раствор не качественный, взятый непосредственно со строящего объекта без добавки цемента); лекгий бетон (0-3); легкий бетон с мелким и крупным заполнителем из металлургического шлака (клинкера) завода "Электроцинк" (0-4); силикатный кирпич (0-5); керамзитобетон для наружных стеновых панелей НС (М 150,g_о = 1870 кг/м ³), формуемых на домостроительном комбинате (0-6).

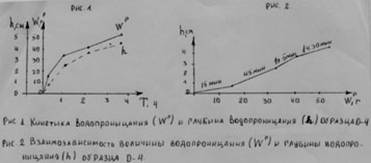

В ходе испытания определяли значения w ^p, h _w. Виду того что глубина водопроницания образца по периметру чаще не одинакова, среднее значение ( h _w^ср)

было бы величиной относительно корректной, следует учитывать и максимальное значение ( h _w^макс) как следствие местной аномалии структуры материала. Поэтому за общую величину глубины водопроницания ( h _w^об) в испытываемый образец принято значение h _w^сб = (h _w^ср + h _w^макс):2, см. Частота (во времени) замера глубины водопрониццания зависела от интенсивности проницания материала образца. Для снятия показаний h _w на цилиндрическую прозрачную пленку и на ней очерчивают зону увлажнения образца за данное время. На разветке получаем кривую глубины водопроницания.
