Результат выполнения научно-исследовательской работы.

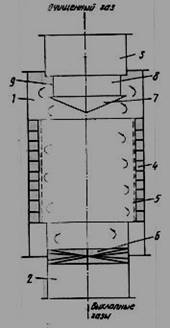

Нейтрализатор состоит из корпуса 1 с впускным 2 и выпускным 3 патрубками вдоль поверхности корпуса размещены спрессованные пористые таблетки катализатора 4, удерживаемые кольцевой сетчатой перегородкой 5 из цветного металла, керамики или стекловолокна. В нижней части впускного патрубка 2 закреплен завихритель газа 6, который под действием центробежных сил отбрасывает тяжелые частицы углеводородов на поверхность таблеток катализатора 4. В нижней части корпуса 1, примыкающей к выпускному патрубку 3, находится днище 7 с выходными окнами 8 и перегородками 9 для отвода очищаемого газа.

Пылегазовая смесь поступает в корпус 1 через впускной патрубок 2 и по винтовому каналу, образованному завихрителем газа 6, разворачиваются в спираль, ударяясь за счет центробежных сил о поверхность таблеток катализатора 4 и сетку 5, следует вниз вдоль вертикальной поверхности. Для отвода очищенного газа предназначены выходные окна 8, разделенные перегородками 9 днища 7 и выходной патрубок 3.

Необходимая температура процесса обеспечивается расположением каталитического нейтрализатора относительно ДВС, температурой отходящего газа, за счет протекания химических реакций на поверхности катализатора, отводам тепла от стенок каталитического нейтрализатора.

Движение газа по спирали, наличие центробежных сил обеспечивает достаточный контакт и взаимодействие вредных составляющих газа с пористой поверхностью катализатора, что приводит к поглощению экологически опасных составляющих газа.
