Результат выполнения конструкторской разработки

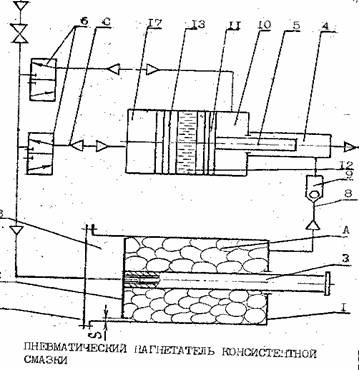

Нагнетатель состоит из следующих основных узлов: цилиндра 1 (см. рисунок), запаса смазки, в котором размещен диск со штоком 3, образующие в цилиндре две полости А и В; усилителя (нагнетательной гильзы) 4 с плунжером 5, соединенных между собой трубопроводами; клапанов управления 6 и рукавов высокого давления, которые соединены по схеме и закреплены на каркасе. Поршень (диск) загрузочной емкости (цилиндра) соединен со штоком резьбой. На штоке имеются деления через 10 мм, позволяющие контролировать расход смазки.

Цилиндр имеет съемную крышку 7, закрепленную болтами. Крышка соединена с пневмосистемой гибким рукавом высокого давления. Полость А цилиндра сообщена трубопроводом 8 через обратный клапан 9 с нагнетательной гильзой. Гильза через обратный клапан связана с узлами смазки запорной арматуры газопровода. К ней жестко прикреплен цилиндр 10, в котором установлен дифференциальный поршень 11. Он выполнен с гидравлическим уплотнителем из смазывающей и уплотняющей жидкости 12, заключенной между дифференциальным и плавающим 13 поршнями. Слой уплотняющей смазки 10 - 15 мм.

Газ подаваемый из магистрали, подходит к управляющим клапанам и в полость В емкости. За счет разности площадей диска в полостях А и В, вызванных штоком, создается осевое усилие, и диск вместе со штоком перемещается влево до тех пор, пока в полости А не создается избыточное давление и осевые усилия на поршень не уравновесятся. Смазка из полости А не перетекает в полость В вследствие своей вязкости, но создает уплотнение в поршне.

Смазка, находящаяся в емкости под давлением, начинает через всасывающий клапан отодвигать дифференциальный поршень и заполнять плунжерную полость. При медленном всасывании смазки, что контролирует указатель, необходимо открыть клапан, и дифференциальный поршень быстро отходит вверх, смазка заполняет плунжерную полость, открывается клапан нагнетания. Газ по линии С давит на дифференциальный поршень и перемещает его вниз. Всасывающий клапан закрывается, и смазка по рукаву высокого давления выходит в запорную арматуру.
