Номер

63-075-02

Наименование проекта

Барабанная электросушилка

Назначение

Для сушки паст и порошков полупродуктов, люминофоров и других особо чистых веществ

Рекомендуемая область применения

Химическая промышленность

Описание

Результат выполнения конструкторской разработки

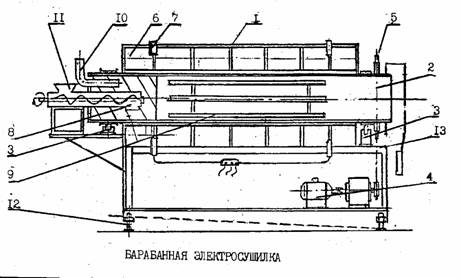

Барабанная электросушилка состоит из каркаса 1 (см. рисунок), выполненного из стального проката. Барабан 2, установленный на опорные ролики 3, вращается от привода 4 через цепную передачу и звездочку 5, неподвижно закрепленную на барабане.

Пространство между вращающимся барабаном и обшивкой корпуса зафунтировано огнеупорным легковесным кирпичом 6. Нагрев осуществляется с помощью электронагревателей 7, нагревательная камера имеет три температурные зоны, в которых есть термопары. Внутри барабана для устранения залипания и окомкования материала смонтированы насадки 8,9 разной конструкции. Для отвода влаги установлен патрубок 10. Загрузка продукта осуществляется с помощью шнекового питателя 11, имеющего автономный привод.

Пастообразный материал питателем подается в барабан, где прилипшая паста подрезается, перемешивается насадкой, подсушиваясь при этом. Подсушенный материал приобретает сыпучесть и движется в сторону выгрузки за счет угла наклона и вращения барабана. Угол наклона сушилки регулируется в пределах 0-5 о с помощью винтов 12. Продукт выгружается через приемный бункер 13. Управляют работой сушилки с пульта, режим работы - автономный. Сушилка хорошо вписывается в непрерывные технологические схемы.

Преимущества перед известными аналогами

Сочетание в одной печи двух насадок (секторной и полочной, выполняющих одновременно роль удаления налипающего слоя пасты и ее продвижение, дезагрегации) позволяет обеспечить надежную работу печи.

Стадия освоения

Внедрено в производство

Результаты испытаний

Внедрение сушилки позволило исключить ручной труд, снизить энергозатраты, процесс сушки вместо 20-30 часов длится не более получаса

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 450 тыс. рублей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

04.07.2002
