Номер 63-072-02 |
|
Наименование проекта Профилегибочный стан |
|
Назначение Для профилирования деталей из сетчатого полотна |
|
Рекомендуемая область применения Машиностроение, строительство, сельское хозяйство и др. отрасли промышленности для раскроя и изготовления сетчатых изделий |
|
Описание

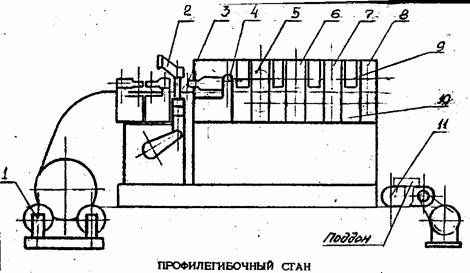

Результат выполнения конструкторской разработки Профилегибочный стан состоит из фиксирующего устройства 3 (см. рисунок), подающих 4, профилирующих 5,6,7 и режущих 9 валков, распределительной коробки с приводом 10, неприводных гибочных устройств 8. Стан работает следующим образом. Полотно сетки подается ячейками на фиксирующие звездочки устройства и далее - в подающие валки, которые захватывают полотно и передают его профилирующим валкам, где формуются боковые поверхности полотна последовательно под углами 30 о, 60 о, 90 о. Дополнительная (под углами 45 о, 75 о) и окончательная формовки (90 о) осуществляются неприводными роликами гибочных устройств. Формующие валки одновременно с гибкой при помощи эластичных элементов прикатывают полотно к режущим валкам, где оно разрезается с высечкой ячеек на заданные размеры дисковыми ножами. При выходе из режущих валков детали укладываются в тару.
|
|
Преимущества перед известными аналогами Применение профилегибочного стана позволило отказаться от трудоемких операций гибки крупногабаритных сетчатых деталей на больших прессах |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 220 тыс. руб |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 20.08.2002 |
