Номер

63-070-02

Наименование проекта

Приспособление для глубинного подогрева обсадной колонны

Назначение

Для облегчения отворота и извлечения поврежденной трубы с муфтой при замене верхней обсадной трубы в газовой скважине

Рекомендуемая область применения

Предприятия по добыче природного газа

Описание

Результат выполнения конструкторской разработки

Для разворота муфтового соединения необходимо сначала выжечь уплотнительную смазку УС-1 в заводском резьбовом соединении муфты с обсадной колонной. Для такой термической обработки изготовлено устройство, позволяющее осуществлять дистанционный подогрев муфтового соединения в скважине с визуальным контролем за процессом горения пропан - кислородной смеси.

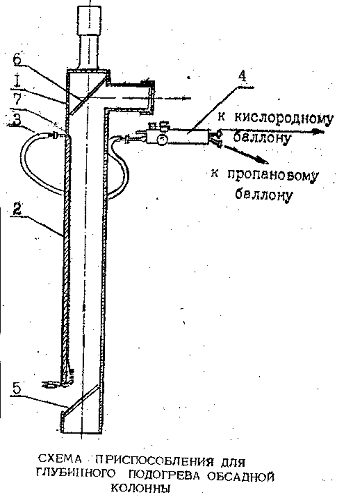

Корпус 1 (см. рисунок), устройства выполняют из тонкостенной трубы диаметром 140 мм (для эксплуатационной колонны 168 мм).

В специальном окне у самого низа трубы, на внутренней ее поверхности, закрепляют кислородный резак с медной втулкой 2 диаметром 8 мм подачи пропан - кислородной смеси. В верхней части корпуса трубку выводят наружу, крепят на кронштейне. К штуцеру, которым заканчивается трубка, подводят пропан- кислородную смесь по кислородному шлангу 3 от смесителя. Ниже горелки внутри трубы под углом 45 0 крепят зеркало 5. В верхней части трубы выше ввода пропан - кислородной смеси и продувочного воздуха закрепляют другое зеркало 6, в котором визуально наблюдают за процессом горения смеси в скважине через окно в отводах.

Устройство подвешивается над устьем за крюк талевого блока на элеваторе, затем опускают в скважину на необходимую глубину (до первого муфтового соединения), где оно свободно вращается в горизонтальной плоскости. Когда смазка выгорит, пламя гасят, и устройство поднимают из скважины. Место нагрева резко охлаждают водой, и муфтовое соединение легко разворачивается. Дефектную трубу с муфтой извлекают из скважины и заменяют новой.

Преимущества перед известными аналогами

Устройство позволяет удалить продукты горения из скважины по кольцевому пространству, охлаждать нижнее заркало от перегрева, поддерживать среду внутри корпуса оптически проницаемой, регулировать степень нагрева по окружности и вертикали

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Годовой экономический эффект от внедрения составил 340 тыс. рублей

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.07.2002
