Номер 63-068-02 |
|
Наименование проекта Устройство для защиты самоходного крана от опрокидывания |
|
Назначение Для ограничивания грузового момента стрелкового крана |
|
Рекомендуемая область применения Эксплуатация самоходных стрелковых кранов с гидравлическим приводом всех моделей в различных отраслях народного хозяйства |
|
Описание
Описание к ИЛ № 63-068-02

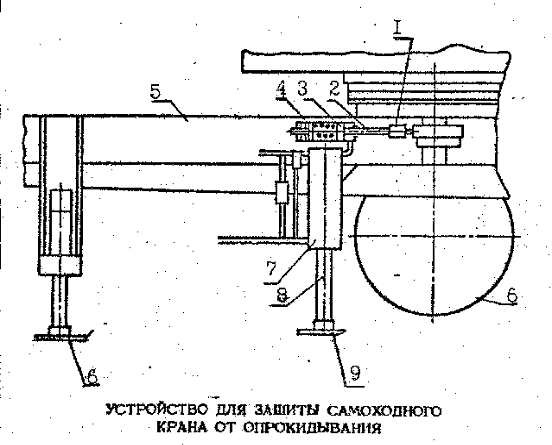

Результат выполнения конструкторской разработки Устройство содержит конечный выключатель 1 (см. рисунок), связанный со схемой управления краном и соединенный со штоком 2 подпружиненного поршня 3, расположенного в основном гидроцилиндре 4, закрепленном на основании 5 крана, установленном на основных опорах. Дополнительный гидроцилиндр 7 установлен на основании крана и выполнен с подвижным элементом 8. Полости основного и дополнительного гидроцилиндров соединены друг с другом. Дополнительная опора 9 закреплена на подвижном элементе гидроцилиндра и расположена внутри контура, образованного опорами. Выключатель сопряжен с фигурной поверхностью датчика угла поворота поворотной части крана. В качестве основных опор могут быть использованы колеса крана или его выносные опоры. Гидроцилиндр подключен к гидросистеме выносных опор через распределитель. Полость гидроцилиндра соединена со сливной магистралью через предохранительный клапан. При возрастании опрокидывающего момента одни основные опоры нагружаются, а другие разгружаются, при этом разгружается дополнительная опора, уменьшается давление в полостях гидроцилиндров - и в результате подпружиненный поршень гидроцилиндра перемещается вправо вместе со штоком. Срабатывает выключатель, и подается команда в схему управления краном. В зависимости от угла поворота поворотной части крана датчик поворачивает фигурную поверхность.
|
|
Преимущества перед известными аналогами Наличие датчик угла поворота крана, выполненного с фигурной поверхностью, сопряженной с конечным выключателем, что позволяет осуществлять команду об изменении устойчивости крана |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Годовой экономический эффект от внедрения составил 210 тыс. рублей |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 21.07.2002 |
