Результат выполнения конструкторской разработки

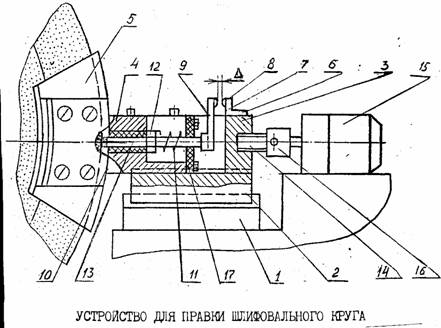

Способ осуществляется с помощью устройства, содержащего основание 1 (см. рисунок), салазки 2, стойку 3, держатель 4, планки 5, контактодержатель 6, контакты 7,8, рычаг 9, изоляционную втулку 10, пружину 11, гайку 12, щуп 13, микровинт 14, электродвигатель с редуктором 15, муфту 16, опорную изоляционную крышку 17.

Работает устройство следующим образом.

Сигнал на правку круга поступает от автомата для нарезки витых канавок на резисторах. Включается привод. Вращение от вала редуктора посредством муфты передается микровинту. Стойка вместе с салазками перемещается по направляющим основания. Держатель с закрепленными на его выступах планками, охватывая шлифовальный круг, перемещается на него с подачей, обеспечивая правку круга. При этом выдерживается определенный угол. После достижения заданной величины угла на периферии шлифовального круга, он входит в контакт со щупом и смещает его, преодолевая усилие пружины, в сторону противоположную направлению подачи устройства. Вместе со щупом перемещается рычаг заодно с контактом. После прохождения зазора d контакты замыкаются и подают команду на реверс привода. После этого устройство отходит от шлифовального круга в исходное положение.
